16KW बेलनाकार 18650/32700 बैटरी पैक उत्पादन लाइन

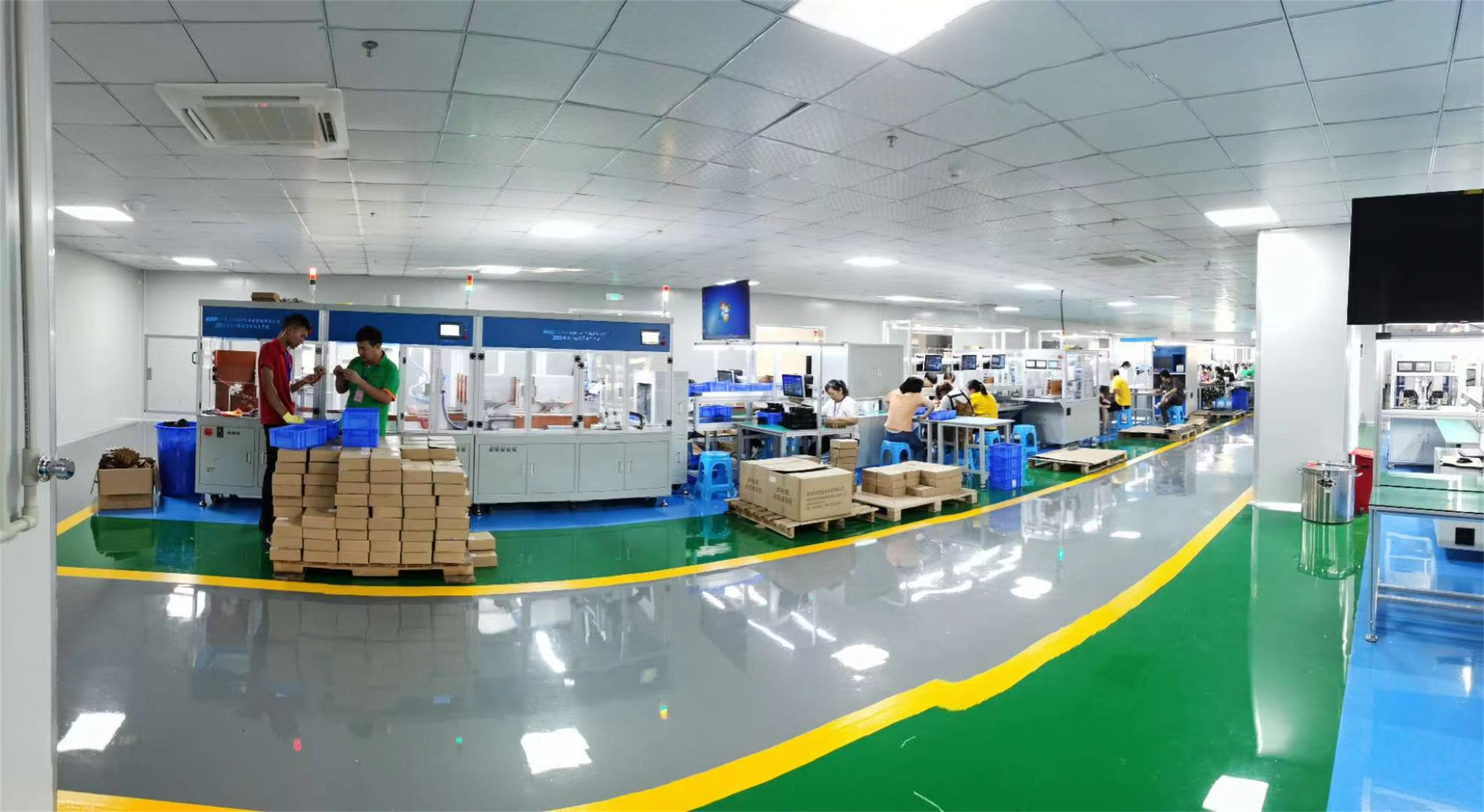

उत्पाद विवरण

समुद्री परिवहन द्वारा उच्च तकनीकी और दो साल की वारंटी के साथ सभी प्रकार की बेलनाकार कोशिकाओं की उत्पादन लाइन





उपकरण का नाम: बिजली ऊर्जा भंडारण बैटरी पैक की स्वचालित उत्पादन लाइन



विशिष्टता मॉडल: बीटी-2113-18650



I. आवेदन का दायरा और कार्य परिचय



1. आवेदन का दायरा:



मुख्य रूप से ऑटोमोटिव बैटरी मॉड्यूल में उपयोग किया जाता है।पावर बैटरी, एनर्जी स्टोरेज बैटरी, पावर टूल बैटरी पैक और अन्य एप्लिकेशन बैटरी का पूरी तरह से स्वचालित उत्पादन



2. बॉक्स से वेल्डिंग के पूरा होने तक बैटरी पैक को संचालित करने के लिए केवल 3 ऑपरेटरों की आवश्यकता होती है।प्रौद्योगिकी में अंतर के कारण, कुछ पदों को मशीनों द्वारा संचालित नहीं किया जा सकता है, इसलिए ऑपरेटरों की संख्या भिन्न होती है



3, वैकल्पिक सेल स्कैन कोड फ़ंक्शन, ब्रैकेट या संयुक्त बैटरी में सेल डेटा की स्थिति, बैटरी डेटा का पता लगाया जा सकता है, सेल ओसीवी तुलना के रूप में भी इस्तेमाल किया जा सकता है, दोषपूर्ण उत्पादों का चयन करें



4, 4 अक्ष यामाहा रोबोट स्वचालित समर्थन, स्थिर और विश्वसनीय प्रदर्शन



5, Hikvision श्रृंखला सीसीडी बैटरी ध्रुवीयता पहचान का उपयोग करके, यह सुनिश्चित करने के लिए कि बैटरी बिना ध्रुवता त्रुटि घटना के ब्रैकेट में है।



6, अलग-अलग स्पेसिंग के कारण कई फिक्स्चर खोलने की समस्या को हल करने के लिए, बैटरी के अलग-अलग स्पेसिंग के लिए उपयुक्त सेल स्पेसिंग कॉम्बिनेशन मैकेनिज्म का इस्तेमाल



7. वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए सेल के एनोड और कैथोड सतहों पर दागों को साफ करने के लिए लेजर के 2 सेट का उपयोग करें



8. डिवाइस समर्थन कार्य:



18650 स्वचालित बॉक्सिंग सेल (10 * 10) स्वचालित खिला → स्वचालित लिबास → स्वचालित कोड स्कैनिंग →



स्वचालित छँटाई (10 ग्रेड ओके, फर्स्ट गियर एनजी) → स्वचालित सेल छँटाई → स्वचालित स्कैनिंग → ब्रैकेट में रोबोट → सीसीडी दृष्टि सकारात्मक और नकारात्मक पोल डिटेक्शन → लेजर सफाई साइड ए → मोल्ड टर्नओवर 1 → साइड ए 1 पर स्पॉट वेल्डिंग → स्पॉट वेल्डिंग साइड ए 2 → मोल्ड टर्नओवर 2 → साइड बी 2 पर स्पॉट वेल्डिंग → साइड बी 2 पर स्पॉट वेल्डिंग → स्वचालित रूप से कवर निकालें → स्वचालित रूप से बैटरी निकालें → बैटरी सेमी-फिनिश्ड असेंबली लाइन (स्पॉट वेल्डिंग उपस्थिति का पता लगाने → पेस्ट एक्सेसरीज → सुरक्षा प्लेट कनेक्शन → आकार देना → व्यापक प्रदर्शन परीक्षण, आदि)



9. उपकरण का अधिकतम स्ट्रोक: एक्स-अक्ष दिशा में 430 मिमी, एक्स-अक्ष दिशा में 270 मिमी, एक्स-अक्ष दिशा में 21 कोर और एक्स-अक्ष दिशा में 13 कोर 20.5 मिमी अंतर पर



उपकरण संयोजन का परिचय

यूनिट 1

◎ इलेक्ट्रिक कोर पार्ट): 18650 स्वचालित बॉक्स इलेक्ट्रिक कोर (10 * 10) स्वचालित खिला, एक बार 6

बॉक्स (600PCS18650 सेल)

◎स्वचालित परिष्करण पैड

◎ स्वचालित कोड स्कैनिंग → स्वचालित छँटाई भाग (10 ठीक फ़ाइलें, एक NG फ़ाइल, 2/3 /4/5 को एक ही फ़ाइल के रूप में सेट किया जा सकता है, सेल संग्रहण की संख्या बढ़ाएँ, प्रत्येक स्लॉट 100PCS है, दो स्लॉट एक ही में हैं फ़ाइल, फिर 200PCS, 3 स्लॉट एक ही फ़ाइल में हैं, फिर 300PCS)

युनिट 2

◎ स्वचालित कोड स्कैनिंग → स्वचालित रिक्ति → ब्रैकेट में रोबोट → सीसीडी बैटरी सकारात्मक और नकारात्मक इलेक्ट्रोड पहचान → साइड ए पर लेजर सफाई (वैकल्पिक) → मोल्ड टर्नओवर 1 → साइड बी पर लेजर सफाई (वैकल्पिक) → साइड ए 1 पर स्पॉट वेल्डिंग → साइड ए 2 पर स्पॉट वेल्डिंग → मोल्ड टर्नओवर 2 → साइड बी 2 पर स्पॉट वेल्डिंग → साइड बी 2 पर स्पॉट वेल्डिंग → स्वचालित रूप से कवर निकालें → स्वचालित रूप से बैटरी निकालें → बैटरी अर्ध-तैयार उत्पाद चक्र असेंबली लाइन (स्पॉट वेल्डिंग उपस्थिति का पता लगाना) → सामान पेस्ट करें

→ प्रोटेक्शन प्लेट कनेक्शन → शेपिंग → व्यापक प्रदर्शन परीक्षण, आदि)



इकाई 3

डबल स्पीड चेन मोल्ड के लिए एक साइकिल लाइन

◎ स्पॉट वेल्डिंग मोल्ड कैरियर के 15 सेट (L530*380MM)

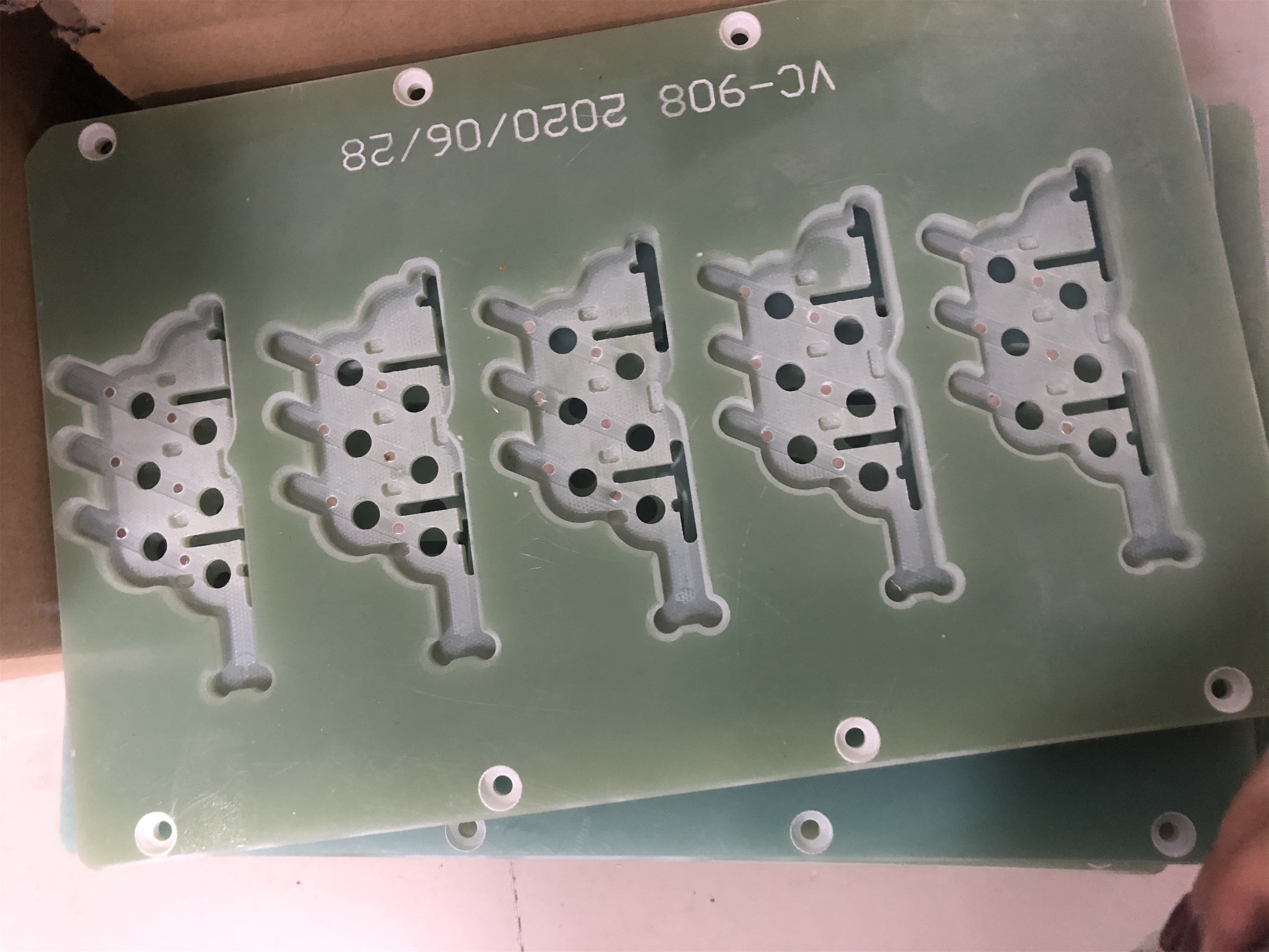

◎ प्रत्येक बैटरी मॉडल के लिए स्पॉट वेल्डिंग मोल्ड के ऊपरी और निचले कवर प्लेट के 15 सेट

अर्द्ध-तैयार बैटरी आउटपुट लाइन *1

ऊपरी मोल्ड वाहक के लिए एक भाटा लाइन

इकाई 4

डबल स्पीड चेन असेंबली साइकिल लाइन *1 (L16.5*W1.3*H2 मीटर)

बीटी -2410 ए, 24 श्रृंखला कुल / श्रृंखला वोल्टेज आंतरिक प्रतिरोध परीक्षक * 1 सेट (वैकल्पिक)

◎ डबल स्थिति लेजर स्पॉट वेल्डिंग * 1 सेट (सुरक्षा प्लेट और बी + बी- निरीक्षण लाइन)

BT-85V05C50F बैटरी पैक प्रदर्शन व्यापक परीक्षक

इकाई 5

एमईएस इलेक्ट्रॉनिक कानबन प्रणाली (मुख्य सर्वर के लिए एक, मुख्य डिस्प्ले स्क्रीन के लिए एक, एसओपी उप-कानबन के लिए एक, प्रत्येक स्टेशन के लिए एक)

◎ इलेक्ट्रोस्टैटिक एलिमिनेटर *2

साइकिल लाइन और स्थिर अलार्म की स्थिर रिंग को इकट्ठा करें, प्रत्येक स्टेशन के लिए 1 सेट



उत्पादन प्रवाह चार्ट





उपकरण लेआउट आरेख



नोट: BT-2113 बिजली/ऊर्जा भंडारण बैटरी पैक स्वचालित उत्पादन लाइन L16.5*W1.5* 1.76m

डबल स्पीड चेन साइकिल असेंबली लाइन L16.5 * W1.3 * 2M



नोट: BT-2113 बिजली/ऊर्जा भंडारण बैटरी पैक स्वचालित उत्पादन लाइन L16.5*W1.5* 1.76m

टर्निंग लाइन L4.6 * W1.8 H0.8 M

डबल स्पीड चेन साइकिल असेंबली लाइन L16.5 * W1.3 * 2M



पांच, उपकरण पर्यावरण आवश्यकताओं

1, बिजली की आपूर्ति: एसी 380 वी ± 10%, 30 किलोवाट 50 हर्ट्ज ± 10%

2, गैस स्रोत: 0.4-0.8mpa, कोई पानी धुंध, कोई अशुद्धता नहीं

3, परिवेश का तापमान: 10-45℃

4, पर्यावरणीय आर्द्रता: 85r.h से अधिक नहीं (नमी संक्षेपण नहीं)

5, मजबूत कंपन के बिना पर्यावरण, कोई संक्षारक गैस और ज्वलनशील और विस्फोटक गैस नहीं









बिक्री के बाद सेवा

1. पार्टी ए पार्टी बी के उपकरण उपयोगकर्ताओं को स्थापना, डिबगिंग, उपयोग और रखरखाव में मुफ्त में प्रशिक्षित करने के लिए बाध्य है, ताकि यह सुनिश्चित हो सके कि मांगकर्ता के ऑपरेटर सामान्य रूप से और स्वतंत्र रूप से काम कर सकते हैं, और रखरखाव कर्मचारी स्वतंत्र रूप से सामान्य समस्याओं को संभाल सकते हैं

2. उपकरण की वारंटी अवधि दो वर्ष है।पार्टी ए राष्ट्रीय कानूनों और विनियमों के अनुसार तीन गारंटियों के लिए जिम्मेदार होगी।वारंटी समाप्त होने के बाद, आजीवन रखरखाव, और स्पेयर पार्ट्स और पहने हुए हिस्सों को प्रदान करने के लिए लागत मूल्य पर।यदि समस्या का समाधान ऑफ-साइट किया जाता है, तो आपूर्तिकर्ता 4 घंटे के भीतर ईमेल या लिखित रूप में स्पष्ट उत्तर देगा
