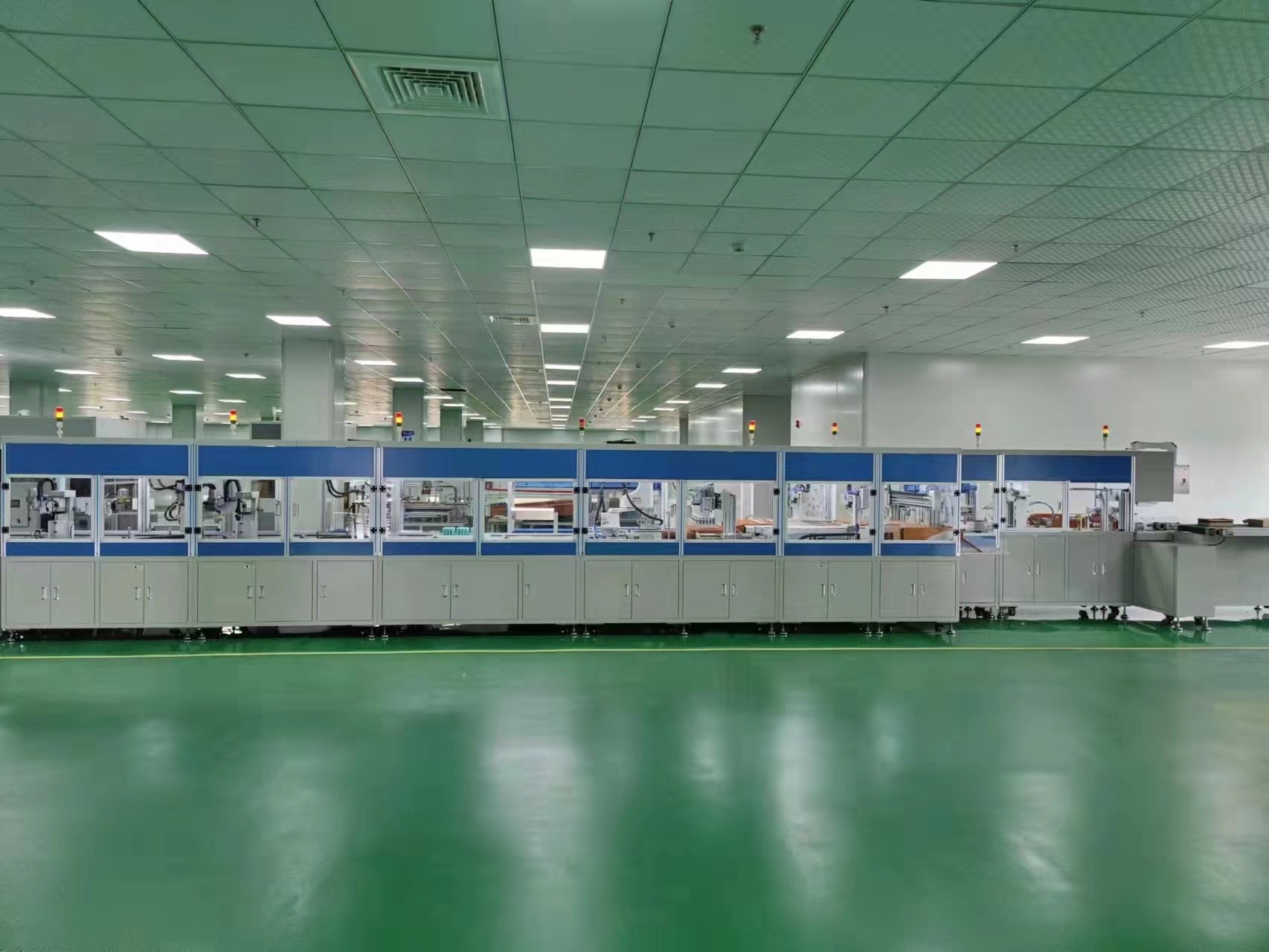

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BT
प्रमाणन: CE
मॉडल संख्या: बीटी-2113बी
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: USD250000-350000/set
Delivery Time: 90 work days
Payment Terms: T/T
Supply Ability: 10 set per year
  • विस्तार जानकारी
  • उत्पाद विवरण

विस्तार जानकारी

Control System: PLC आयाम: 15000*1500*1800मिमी
सामग्री: स्टेनलेस स्टील Operating System: Touch Screen
पैकेजिंग: लकड़ी का मामला बिजली की खपत: 30kw
विद्युत आपूर्ति: 380V/50HZ Processing Method: Automatic
उत्पाद का नाम: पूरी तरह से स्वचालित बैटरी पैक असेंबली लाइन Warranty: 2Year
प्रमुखता देना:

21700 सिलेंडरिक बैटरी पैक असेंबली लाइन

,

18650 बेलनाकार बैटरी पैक विधानसभा लाइन

उत्पाद विवरण

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 असेंबली लाइन

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 0पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 1




I. उपकरण का अनुप्रयोग क्षेत्र और कार्य विवरण

1.उपकरण चयन:
बीटी-2113बी-18650, 18650 विशेष सेल के लिए लागू
बीटी-2113बी-21700, 21700 विशेष सेल के लिए उपयुक्त
बीटी-2113बी-18/21, 18650 और 21700 सामान्य के लिए लागू सेल



2. उपकरण के मुख्य कार्य: बीटी -2113 बी बैटरी पैक स्वचालित उत्पादन लाइन, एक है

बेलनाकार सेल स्वचालित बैटरी पैक उपकरण, मुख्य रूप से ऑटोमोटिव बैटरी के लिए उपयोग किया जाता है
मॉड्यूल। पावर बैटरी मॉड्यूल। ऊर्जा भंडारण बैटरी मॉड्यूल और पावर टूल बैटरी पैक।

3. उपकरण के मुख्य घटक (उत्पादन प्रक्रिया):

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 2

4. स्पॉट वेल्डिंग मोल्ड का अधिकतम स्ट्रोक: एक्स-अक्ष दिशा में 430MM, एक्स-अक्ष में 270MM
दिशा, एक्स-अक्ष दिशा में 21 कोर और एक्स-अक्ष दिशा में 13 कोर 20.5 मिमी की दूरी के साथ

5. व्यापक उत्पादन दक्षता: 3000-4200 पीसी /एच

6. उत्पाद योग्यता दर: >99%

7. उपकरण की संचालन दर: 98%





Ⅱ . BT-2113B पावर/ऊर्जा भंडारण बैटरी पैक स्वचालित उत्पादन लाइन आरेख
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 3

Ⅲ. उपकरण लेआउट आरेख
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 4
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 5


Ⅳ. उपकरण पर्यावरण आवश्यकताएँ

1.बिजली आपूर्ति: एसी तीन-चरण 380V ± 10%, 30KW 50HZ

2. वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं

3.परिवेश का तापमान: 10-45℃

4. परिवेश आर्द्रता: 85R.h से अधिक नहीं (कोई जल संघनन नहीं)

5.पर्यावरणीय आवश्यकताएँ: कोई मजबूत कंपन नहीं, कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं, नहीं
संक्षारक गैस और ज्वलनशील और विस्फोटक गैस


Ⅴ. बीटी-2113बी पावर/ऊर्जा भंडारण बैटरी स्वचालित उत्पादन लाइन तकनीकी
पैरामीटर

स्वचालित सेल फीडर
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 6

बिजली आपूर्ति: AC220V±10% 1KW 50HZ±10%
वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
बॉक्स सेल को 10*10 डिब्बों में पैक किया जाता है, एक बार में अधिकतम 5 बॉक्स
बॉक्स सेल को 12*15 डिब्बों में पैक किया जाता है, एक बार में अधिकतम 4 बॉक्स
ताइवान ऊपरी चांदी गाइड रेल को अपनाने
सेल शिफ्ट पावर: स्टेपर मोटर/डिसेलेरेटर मोटर
नियंत्रण प्रणाली: XC2-24T-E PLC प्रोग्रामर
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi
उत्पादन क्षमता: 4500PCS/H से अधिक
मुख्य कार्य: सेल को मैन्युअल रूप से बॉक्स में डालें
असेंबली लाइन, स्वचालित रूप से सेल की स्थिति दर्ज करें, और
खाली बॉक्स को स्टोरेज बॉक्स में धकेलें

स्वचालित सेल फीडिंग तंत्र
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 7

बिजली आपूर्ति: AC220V±10% 1KW 50HZ±10%
वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
स्थायी चुंबक सक्शन लाइन 15 पीसीएस का उपयोग करें
ताइवान ऊपरी चांदी गाइड रेल को अपनाने
कोर शिफ्ट पावर: स्टार सिलेंडर
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi
मुख्य कार्य: स्वचालित रूप से सेल को बाहर निकालें
कार्टन लें और इसे कोशिका रेखा में स्थानांतरित करें
स्वचालित पैड मशीन। यह विभिन्न के साथ संगत है
21/18 सेल पैकेजिंग बक्से का व्यास

इन्सुलेशन पेपर चिपकाना
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 8
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 9


बिजली आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
कार्यकुशलता में सुधार के लिए 4-पिन कुशन तंत्र अपनाएं
बैटरी को रोकने के लिए आवृत्ति रूपांतरण मोटर और सीएएम पंचिंग पैड को अपनाएं
हानि
जापानी हाई स्पीड स्टील डाई, 5 साल का डिज़ाइन जीवन
अपशिष्ट पदार्थों की स्वचालित रीवाइंडिंग
ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
निम्न सेल मोटर ताइवान बल न्यूनीकरण मोटर को अपनाता है
मैनिपुलेटर की शक्ति: बंद-लूप स्टेपर मोटर/सर्वो मोटर
सेल शिफ्ट पावर: स्टेपर मोटर
नियंत्रण प्रणाली: XD-42T-E PLC प्रोग्रामर
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
अंतर्निहित दोष अलार्म प्रणाली (दोष को दूर करने के लिए संकेत के अनुसार)
हाईलैंड जौ पेपर की कमी के लिए स्वचालित अलार्म
डाई सफाई का मात्रात्मक अनुस्मारक
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi

सॉर्टिंग फ़ीड मशीनपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 10

ताइवान ऊपरी चांदी गाइड रेल को अपनाने
इनपुट सेल सिंक्रोनस बेल्ट ट्रांसमिशन को अपनाता है, और पावर 25W है
मंदी मोटर
सेल शिफ्ट पावर: 400W सर्वो मोटर
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi
मुख्य कार्य: सेल को सतह पैड के साथ स्वचालित रूप से परीक्षण से कनेक्ट करें
परीक्षण के लिए स्थान, और परीक्षण किए गए सेल को स्थानांतरित कर दिया जाएगा
सेट के अनुसार सर्वो मोटर द्वारा सेल शिफ्ट तंत्र का परीक्षण करें
अंतर, जो व्यास में 21/18 कोशिकाओं के साथ संगत है, और
एक बार में 10 पी.सी.एस.

स्वचालित परीक्षण आईआरपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 11

परीक्षण शक्ति: स्टार न्यूमेटिक
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi
परीक्षण दक्षता: 4500PCS/H से अधिक
परीक्षण सुई मॉडल: KS-100A3000
परीक्षण सुई का जीवनकाल: 600,000 बार
मुख्य कार्य: एकल परीक्षण सेल वोल्टेज और आंतरिक प्रतिरोध, के माध्यम से
सर्वो मोटर शिफ्ट, परीक्षण 10 सेल, सेल शिफ्ट तंत्र से
ट्रिपल शिफ्ट मैकेनिज्म 1, स्वीप कोड में परीक्षण डेटा पूरा हुआ
और सेल बार कोड बाइंडिंग, भंडारण डेटाबेस

HIOKI BT3562 वोल्टेज प्रतिरोध
टेस्टरपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 12

परीक्षक मॉडल: HIOKI BT3562 वैकल्पिक घरेलू HK3560
परीक्षण चैनल: चैनल 1
वोल्टेज रीडिंग सटीकता: प्लस या माइनस 0.02MV
आंतरिक प्रतिरोध रीडिंग सटीकता: प्लस या माइनस 0.2 हाओ
बार-बार किए गए परीक्षण सुसंगत हैं
स्वीप कोड में परीक्षण डेटा पूरा हो गया है और सेल बार कोड बाइंडिंग, में संग्रहीत है
डेटाबेस
परीक्षण दक्षता: 5000 पीसीएस/एच

कोशिका स्थानांतरण तंत्रपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 13

ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
निम्न सेल मोटर ताइवान बल न्यूनीकरण मोटर को अपनाता है
मैनिपुलेटर की शक्ति लें: स्टार न्यूमेटिक
सेल शिफ्ट पावर: 400W सर्वो मोटर
अंतर्निहित दोष अलार्म प्रणाली (दोष को दूर करने के लिए संकेत के अनुसार)
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Actec /SMC/ Phenom/Airtek
उत्पादन क्षमता: 4500PCS/H से अधिक
मुख्य कार्य: परीक्षण की गई कोशिकाओं को ट्रिपल शिफ्ट मैकेनिज्म 1 में स्थानांतरित किया जाता है
क्रम में, और सर्वो मोटर स्वचालित रूप से के अनुसार व्यवस्थित है
21700 सेल की स्पेसिंग, 10 पीसीएस/ समय। 18650 सेल भी जुड़ा हुआ है
21700 कोशिकाओं के अंतराल के अनुसार, ताकि सार्वभौमिकता का एहसास हो सके
18650 और 21700 सेल

तीन विस्थापन तंत्र1पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 14

ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
निम्न सेल मोटर ताइवान बल न्यूनीकरण मोटर को अपनाता है
सेल शिफ्ट पावर: स्टार न्यूमेटिक
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Actec /SMC/ Phenom/Airtek
उत्पादन क्षमता: 4500PCS/H से अधिक
मुख्य कार्य: परीक्षण किए गए सेल शिफ्ट तक पहुंच कर कोड स्थिति को स्वीप करें और
निर्वहन स्थिति, 18650 और 21700 सेल यूनिवर्सल

स्वचालित स्कैन कोड1पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 15

हनीवेल/जेन्ज़/हाईकेविज़न स्वीप कोड
कोड पढ़ने की सटीकता सुनिश्चित करने के लिए कस्टम प्रकाश स्रोत का उपयोग किया जाता है
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 300*150MM के भीतर
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: सैनलियन शिफ्ट 1, बैटरी को कोड में स्वीप करता है, शुरू करता है
कदम मोटर ड्राइव गियर, बैटरी दक्षिणावर्त, बार कोड डेटा बाइंडिंग पढ़ने के लिए,
बार कोड न पढ़ना और नकारात्मक वाक्यों का परीक्षण न करना बुरा है, कोड में परीक्षण डेटा
पूर्णता और बैटरी बारकोड बाइंडिंग, स्टोर डेटाबेस, एमईएस प्रणाली
पार्टी ए के साथ डॉकिंग, यार्ड को न झाड़ें, और यार्ड फ़ंक्शन को अवरुद्ध किया जा सकता है,
गियर ट्रांसमिशन के 11 सेट, घर्षण बढ़ाने के लिए रबर रिंग के साथ
कोर, कोर के सामान्य रोटेशन, सामान्य रीडिंग, 18650 और सुनिश्चित करने के लिए
21700 सेल यूनिवर्सल
स्कैनिंग दक्षता: 3500PCS/H से अधिक

स्वचालित फाइलिंग मैनिपुलेटरपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 16

ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष सिलेंडर का उपयोग करके एक समय में 10 पीस इलेक्ट्रिक कोर को पकड़ते हैं
दूरबीन स्थायी चुंबक, स्थिर और विश्वसनीय
नियंत्रण प्रणाली: XD श्रृंखला PLC प्रोग्रामर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: सेट वोल्टेज आंतरिक की सीमा के अनुसार
प्रतिरोध, सेल को इसी पाइपलाइन स्लॉट में डालें, 18650
और 21700 कोशिकाएं सार्वभौमिक हैं

5 ओके चैनल
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 17

3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रिड्यूसर मोटर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
स्टालों की संख्या: 5 ठीक ठाक स्टाल
असेंबली लाइन को सेल फीड और सेल डिस्चार्ज में विभाजित किया गया है
सेल का डिस्चार्जिंग स्तर स्वचालित माउंटिंग से सुसज्जित है
तंत्र, जो सेल ले जाने पर स्वचालित रूप से खुल जाता है
18650 और 21700 सेल सार्वभौमिक हैं

आईआर परीक्षण दोषपूर्ण उत्पाद/स्कैन कोड
दोषपूर्ण उत्पाद संग्रह
चैनलपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 18

3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रिड्यूसर मोटर
सेंसर: ओमरोन/लिरोंग मशीन रिसर्च
स्टालों की संख्या: 1 एनजी स्टाल
विद्युत सेल को पाइपलाइन मार्ग से सामग्री गर्त में भेजा जाता है, और
पूर्ण सामग्री अलार्म दिया गया है
मुख्य कार्य: वोल्टेज आंतरिक प्रतिरोध परीक्षण में विफल होने वाली कोशिकाओं को एकत्रित करना
और ख़राब स्वीप कोड
18650 और 21700 सेल सार्वभौमिक हैं

सेल 3 शिफ्ट मैकेनिज्म*5
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 19

ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष
एक समय में 10 पीसीएस इलेक्ट्रिक सेल को पकड़ना और अपनाना स्थिर और भरोसेमंद है
सिलेंडर दूरबीन स्थायी चुंबक
नियंत्रण प्रणाली: XD श्रृंखला PLC प्रोग्रामर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: 5-बिट ओके चैनल सेल को बाहर निकालें और इसे डालें
संगत सेल भंडारण तंत्र या सेल निर्वहन चैनल।
यह 18650 और 21700 कोशिकाओं के लिए सार्वभौमिक है और स्थानांतरित किया जाता है
मॉड्यूल के साथ सर्वो मोटर्स के 5 समूहों द्वारा स्वतंत्र रूप से

लिफ्टिंग सेल भंडारण तंत्रपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 20

बिजली आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
लिफ्ट शक्ति: ब्रेक रिड्यूसर मोटर
भंडारण क्षमता: 18650 लगभग 240 पीसीएस, 21700 लगभग 180 पीसीएस
उठाने की गति: 8MM/ सेकंड
नियंत्रण प्रणाली: XD श्रृंखला PLC प्रोग्रामर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
18650 और 21700 सेल सार्वभौमिक हैं

सेल डिस्चार्ज चैनल*5पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 21

इनपुट सेल सिंक्रोनस बेल्ट ट्रांसमिशन को अपनाता है, और पावर 25W है
मंदी मोटर
सेल शिफ्ट पावर: 400W सर्वो मोटर
चैनलों की संख्या 5
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi

निकास कोशिका पकड़ने की प्रणाली

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 22


ताइवान ऊपरी चांदी गाइड रेल को अपनाने
ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष
3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रिड्यूसर मोटर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
स्टालों की संख्या: 5 ठीक ठाक स्टाल
असेंबली लाइन सेल का डिस्चार्ज स्तर
सेल का डिस्चार्जिंग स्तर स्वचालित माउंटिंग से सुसज्जित है
तंत्र, जो सेल ले जाने पर स्वचालित रूप से खुल जाता है
18650 और 21700 सेल सार्वभौमिक हैं
मुख्य कार्य: समर्थन रोबोट की जरूरत की संख्या से स्वचालित रूप से
सेल को स्वचालित टर्नओवर तंत्र की स्थिति में पकड़ें
21/18 व्यास सेल के साथ संगत, सेटिंग के अनुसार 1-10pcs

सेल स्वचालित रूप से सकारात्मक और नकारात्मक दिशा को समायोजित करता है

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 23


मुख्य कार्य: रियर मॉड्यूल की आवश्यकताओं के अनुसार,
सकारात्मक और नकारात्मक इलेक्ट्रोड को स्वचालित रूप से बदलें
सेल की दिशा
टर्निंग पावर: 5786 स्टेपर मोटर (10 अनुपात रिड्यूसर के साथ)
विनिमय दक्षता: 4500-5000 पीसी /एच

स्वचालित स्कैन कोड 2पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 24

हनीवेल/जेन्ज़/हाईकेविज़न स्वीप कोड
कोड पढ़ने की सटीकता सुनिश्चित करने के लिए कस्टम प्रकाश स्रोत का उपयोग किया जाता है
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 300*150MM के भीतर
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: सैनलियन शिफ्ट 1, बैटरी को कोड में स्वीप करता है, शुरू करता है
स्टेप मोटर ड्राइव गियर, बैटरी दक्षिणावर्त, बार कोड पढ़ने के लिए
डेटा बाइंडिंग, बार कोड न पढ़ना और नकारात्मक वाक्यों का परीक्षण न करना बुरा है,
कोड पूर्णता और बैटरी बारकोड में परीक्षण डेटा
बाइंडिंग, डेटाबेस स्टोर करें, पार्टी ए के साथ एमईएस सिस्टम डॉकिंग न करें
स्वीप यार्ड, और यार्ड फ़ंक्शन को अवरुद्ध किया जा सकता है, गियर के 11 सेट
ट्रांसमिशन, कोर पर घर्षण बढ़ाने के लिए रबर की अंगूठी के साथ,
कोर के सामान्य रोटेशन, सामान्य रीडिंग, 18650 को सुनिश्चित करने के लिए
और 21700 सेल यूनिवर्सल
स्कैनिंग दक्षता: 3500PCS/H से अधिक

स्वचालित रिक्ति तंत्रपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 25

बिजली आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
मैनिपुलेटर की शक्ति निकालें: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 1 अक्ष
रिक्ति समायोजन रेंज: 18-28 मिमी
कोशिकाओं की अधिकतम संख्या 10 है
कोर पकड़: सिलेंडर दूरबीन स्थायी चुंबक, स्थिर और विश्वसनीय
नियंत्रण प्रणाली: XD श्रृंखला PLC प्रोग्रामर
सेंसर: ताइवान LIKE/ एक्टेक / एसएमसी / फेनोम / एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: सेटिंग के अनुसार, रिक्तियां स्वचालित रूप से होती हैं
बैटरी ब्रैकेट के समान अंतर पर समायोजित किया गया, और रोबोट
ब्रैकेट में पकड़ लेता है

तीन विस्थापन तंत्र 2पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 26

ताइवान चांदी गाइड रेल, नेतृत्व रॉड को अपनाने
निम्न सेल मोटर ताइवान बल न्यूनीकरण मोटर को अपनाता है
सेल शिफ्ट पावर: स्टार न्यूमेटिक
सिलेंडर: एटेक/एसएमसी/शिनचेंग
वायवीय नियंत्रण घटक: ATech /SMC/तियांगोंग/वायवीय लाइक
प्रेरण डिवाइस: ताइवान LIKE/ Actec /SMC/ Phenom/Airtek
उत्पादन क्षमता: 4500PCS/H से अधिक
मुख्य कार्य: अच्छे सेल शिफ्ट को स्वीप कोड स्थिति में बदलें और
स्वचालित रिक्ति स्थिति, 18650 और 21700 सेल यूनिवर्सल

YK400XR यामाहा रोबोटपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 27


यामाहा रोबोट मैनुअल प्रोग्रामिंग सिस्टम
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 28

रोबोट मॉडल: यामाहा YK400XR
वैध सीमा: त्रिज्या 360MM
भार भार: 3KG
मुख्य कार्य: रोबोट अच्छी तरह से जगह वाले इलेक्ट्रिक सेल को बाहर निकालता है और इसे डालता है
ब्रैकेट में (या ब्रैकेट मोल्ड के बिना)।
दक्षता: 5000-6000 पीसीएस/एच
तकनीकी पैरामीटर: विवरण के लिए यामाहा मैनुअल देखें
मुख्य कार्य: नियंत्रण प्रणाली के लिए विशेष अनुसंधान और विकास
यामाहा रोबोट
रोबोट निर्देशांक और क्रियाएँ मैन्युअल रूप से सेट करें
मैच यामाहा 4-अक्ष / 6-अक्ष रोबोट
डिबगिंग सरल है, सीखना आसान है, समझना आसान है
7.5 इंच की टच स्क्रीन वर्तमान स्थिति प्रदर्शित करती है
ऑपरेटिंग सिस्टम: बिसेस्टर स्वतंत्र अनुसंधान और विकास

सीसीडी परीक्षक
पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 29

बिजली आपूर्ति: AC220V±10% 0.6KW 50HZ±10%
Hikvision 10 मिलियन HD कैमरा
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 420*300MM या उससे कम
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: के सकारात्मक और नकारात्मक इलेक्ट्रोड की जाँच और तुलना करना
प्लग किए गए सेल, और स्थिति गलत होने या ध्रुवता होने पर ऑपरेशन रोक दें
वापस आ गया है, रिलीज से पहले मैन्युअल पुष्टि की प्रतीक्षा कर रहा है
स्कैनिंग दक्षता: 6000PCS सेल /H से अधिक
सामान्य उत्पादन के दौरान, प्रत्येक परीक्षण, जब योग्य होगा, स्क्रीनशॉट लिया जाएगा
संरक्षण के लिए आपकी कंपनी के एमईएस सिस्टम को भेजा गया (लगभग 8M प्रत्येक)।
इंटरफ़ेस मोड: वेबसेरिव
भेजें भेजें: हेक्साडेसिमल प्रारूप में भेजें

सतह वेल्डिंगपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 30

मुख्य कार्य: बैटरी पैक के एक तरफ के लिए स्वचालित स्पॉट वेल्डिंग
मानक
हेक्वान(बिकास्ट),
एमडीए8000बी/एमडीबी4000बी
ट्रांजिस्टर
वेल्डिंग बिजली की आपूर्ति,
वैकल्पिक MIYACHI MDA8000B/MDB4000B ट्रांजिस्टर स्पॉट वेल्डिंग पावर
आपूर्ति
वर्तमान का पता लगाने समारोह के साथ, झूठी वेल्डिंग, विस्फोट आग अलार्म
चार-अक्ष शुद्ध सर्वो मोटर संचालन
स्पॉट वेल्डिंग समन्वय डेटा यू डिस्क या सरणी द्वारा आयात किया जा सकता है
सकारात्मक और नकारात्मक वेल्डिंग धाराओं को अलग-अलग तरीके से सेट किया जा सकता है (स्पॉट वेल्डिंग)
विनिर्देश)
एकल सेल को स्पॉट वेल्डिंग के बिना एक निश्चित स्थिति पर सेट किया जा सकता है
स्पॉट वेल्डिंग सुई शीतलन: चिलर के साथ मानक
मानक घूर्णन वेल्डिंग हेड, प्लस या माइनस 90 डिग्री रोटेशन (प्लस या
माइनस 90 डिग्री रेंज, मनमाना सेटिंग)
वैकल्पिक स्वचालित पीस वेल्डिंग सुई समारोह
वैकल्पिक वेल्डिंग सुई दबाव का पता लगाने समारोह
वेल्डिंग डेटा अधिग्रहण और अपलोड
इंटरफ़ेस मोड: वेबसेरिव
भेजें: XML प्रारूप में एक स्ट्रिंग के रूप में भेजा जाना है
स्पॉट वेल्डिंग दक्षता: 4500 पीसीएस सेल / एच से अधिक (के अनुसार गणना की गई
स्पॉट के दो बार, सकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट और 4 वेल्डिंग
नकारात्मक इलेक्ट्रोड के लिए स्पॉट)
निकेल की स्पॉट वेल्डिंग: 0.08-0.15 निकेल प्लेटिंग या बिना निकेल के शुद्ध निकेल
मोड़ नाली वेल्डिंग
0.15-0.2 निकल प्लेटिंग या शुद्ध निकल के साथ वेल्डिंग की सिफारिश की जाती है
मोड़ नाली
0.2 मिमी -0.5 या शुद्ध निकल चढ़ाना के लिए उत्तल वेल्डिंग की सिफारिश की जाती है
निकल

मोल्ड फ्लिपपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 31

मुख्य कार्य: मोल्ड को बी साइड स्वचालित स्पॉट वेल्डिंग में बदलना
टर्नओवर दक्षता: 20S/ समय

बी सतह वेल्डिंगपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 32

मानक
हेक्वान(बिकास्ट),
एमडीए8000बी/एमडीबी4000बी
ट्रांजिस्टर
वेल्डिंग बिजली की आपूर्ति,
वैकल्पिक MIYACHI MDA8000B/MDB4000B ट्रांजिस्टर स्पॉट वेल्डिंग पावर
आपूर्ति
वर्तमान का पता लगाने समारोह के साथ, झूठी वेल्डिंग, विस्फोट आग अलार्म
चार-अक्ष शुद्ध सर्वो मोटर संचालन
स्पॉट वेल्डिंग समन्वय डेटा यू डिस्क या सरणी द्वारा आयात किया जा सकता है
सकारात्मक और नकारात्मक वेल्डिंग धाराओं को अलग-अलग तरीके से सेट किया जा सकता है (स्पॉट वेल्डिंग)
विनिर्देश)
एकल सेल को स्पॉट वेल्डिंग के बिना एक निश्चित स्थिति पर सेट किया जा सकता है
स्पॉट वेल्डिंग सुई शीतलन: चिलर के साथ मानक
मानक घूर्णन वेल्डिंग हेड, प्लस या माइनस 90 डिग्री रोटेशन (प्लस या
माइनस 90 डिग्री रेंज, मनमाना सेटिंग)
वैकल्पिक स्वचालित पीस वेल्डिंग सुई समारोह
वैकल्पिक वेल्डिंग सुई दबाव का पता लगाने समारोह
वेल्डिंग डेटा अधिग्रहण और अपलोड
इंटरफ़ेस मोड: वेबसेरिव
भेजें: XML प्रारूप में एक स्ट्रिंग के रूप में भेजा जाना है
स्पॉट वेल्डिंग दक्षता: 4500 पीसीएस सेल / एच से अधिक (के अनुसार गणना की गई
स्पॉट के दो बार, सकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट और 4 वेल्डिंग
नकारात्मक इलेक्ट्रोड के लिए स्पॉट)
निकेल की स्पॉट वेल्डिंग: 0.08-0.15 निकेल प्लेटिंग या बिना निकेल के शुद्ध निकेल
मोड़ नाली वेल्डिंग
0.15-0.2 निकल प्लेटिंग या शुद्ध निकल के साथ वेल्डिंग की सिफारिश की जाती है
मोड़ नाली
0.2 मिमी -0.5 या शुद्ध निकल चढ़ाना के लिए उत्तल वेल्डिंग की सिफारिश की जाती है
निकल

मोल्ड फ्लिप2पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 33

मुख्य कार्य: मोल्ड को बी साइड स्वचालित स्पॉट वेल्डिंग में बदलना
टर्नओवर दक्षता: 20S/ समय

मोल्ड उठाने की मशीनपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 34

मुख्य कार्य:
बैटरी निकालने के बाद, डाई स्वचालित रूप से कनेक्ट हो जाती है और
स्वचालित रूप से गिरा दिया गया, और डाई लाइन में स्थानांतरित कर दिया गया

बैटरी लाने वाला मैनिपुलेटरपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 35

मुख्य कार्य:
स्पॉट-वेल्डेड बैटरी को निकालें और इसे परिसंचरण लाइन में स्थानांतरित करें या
समनुक्रम
दक्षता: 20S/ समय

मोल्ड स्थानांतरण लाइनपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 36

मुख्य कार्य: स्पॉट वेल्डिंग मोल्ड को निचले डाई निकल टुकड़े में स्थानांतरित करना
स्थापना स्थिति और निचले डाई निकल टुकड़ा स्थापना स्थिति

निचले मोल्ड निकल शीट माउंटिंग लिफ्टपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 37

मुख्य कार्य: निकेल प्लेट को ऊपर उठाने के लिए निचले मोल्ड तक पहुंच और
निचले ब्रैकेट की स्थिति

ऊपरी मोल्ड निकल शीट माउंटिंग लिफ्टपूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 38

मुख्य कार्य: उठाने के लिए ऊपरी मोल्ड तक पहुंच



पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 39

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 40

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 41

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 42

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 43

पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 44पूरी तरह से स्वचालित बेलनाकार बैटरी पैक 18650/21700 विधानसभा लाइन 45

सामान्य प्रश्न

उत्तर: हम मशीन की समस्याओं का समाधान कैसे कर सकते हैं?

बी: फैक्टरी लाभ, हम इंजीनियरों और हम मशीनों का उत्पादन।

1) जब हमें आपका संदेश मिलेगा तो हम आपसे संवाद करने के लिए एक इंजीनियर की व्यवस्था करेंगे। वह आपको वीडियो कॉल या संदेश द्वारा समस्या को हल करने के लिए मार्गदर्शन करेगा।

2) यदि समस्या घटक क्षति के कारण हुई थी, तो हम आपको एक नया घटक भेज देंगे। इसे प्राप्त करने के बाद, हम आपको वीडियो कॉल पर मार्गदर्शन करेंगे कि इसे कैसे स्थापित किया जाए।

उत्तर: क्या उत्पाद की गुणवत्ता की गारंटी है?

बी: हमारी कंपनी एक अनुसंधान और विकास, उत्पादन, बिक्री के रूप में उच्च तकनीक उद्यमों में से एक है, 2005 में अपनी स्थापना के बाद से, हमेशा गुणवत्ता पहले, सेवा पहले व्यापार दर्शन, उत्पाद की गुणवत्ता, लागत प्रभावी पर जोर दिया है। विदेशी ग्राहक भी हमारे उत्पादों से संतुष्ट हैं, उनकी संतुष्टि हमारी प्रेरणा है

उत्तर: यह उत्पाद किस क्षेत्र में लागू होता है?

बी:कंपनी 11 साल से कॉलम बैटरी पैक ऑटोमेशन उत्पादन उपकरण और कॉलम बैटरी पैक ऑटोमेशन उत्पादन लाइन के लिए प्रतिबद्ध है। उत्पाद मुख्य रूप से डिजिटल बैटरी, ऊर्जा भंडारण बैटरी, उपकरण बैटरी, पावर बैटरी, ऑटोमोटिव बैटरी आदि में उपयोग किए जाते हैं।

उत्तर: मुझे निर्माता से ही क्यों खरीदना होगा?

बी:1) गुणवत्ता आश्वासन। निर्माता अपने उत्पादों के लिए स्वयं जिम्मेदार हैं, लंबे समय तक संचालन करते हैं, निश्चित उत्पादन स्थल हैं। उत्पाद की प्रतिष्ठा पर अधिक ध्यान दें, घटिया ऑर्डर पर नहीं

2) बिक्री के बाद सुरक्षा। कारखाने अपने उपकरण खुद बनाते हैं और व्यापारियों की तुलना में इसके बारे में अधिक जानते हैं। उपकरण खराब होने की स्थिति में, कारखाने के पास समय पर समस्या को हल करने के लिए पर्याप्त स्पेयर पार्ट्स रिजर्व होते हैं। अंतर्राष्ट्रीय व्यापार की दूरी को ध्यान में रखते हुए, एक स्थिर और विश्वसनीय बिक्री के बाद सेवा किसी भी अन्य पहलू से अधिक महत्वपूर्ण है।

3) अनुकूलन योग्य उत्पाद। कारखाने में एक डिजाइन और विकास विभाग है, जो ग्राहकों की जरूरतों के अनुसार सभी प्रकार के उपकरणों को अनुकूलित कर सकता है। इस बीच, कारखाना इन जरूरतों से नए उत्पादों की डिजाइन दिशा भी पा सकता है

हम से संपर्क में रहें

अपना संदेश दर्ज करें

आप इन में हो सकता है
