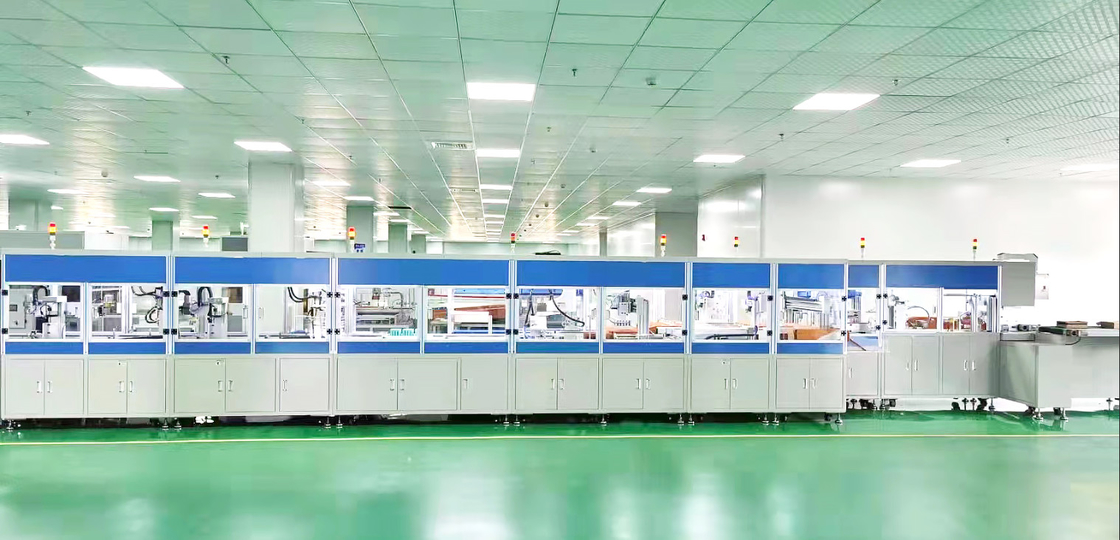

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BT
प्रमाणन: CE
मॉडल संख्या: बीटी-2113बी
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: USD250000-350000/set
प्रसव के समय: 90 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति वर्ष 10 सेट
  • विस्तार जानकारी
  • उत्पाद विवरण

विस्तार जानकारी

नियंत्रण प्रणाली: पीएलसी आयाम: 15000*1500*1800मिमी
सामग्री: स्टेनलेस स्टील ऑपरेटिंग सिस्टम: टच स्क्रीन
पैकेजिंग: लकड़ी का मामला बिजली की खपत: 30kw
विद्युत आपूर्ति: 380V/50HZ प्रसंस्करण विधि: स्वचालित
उत्पाद का नाम: पूरी तरह से स्वचालित बैटरी पैक असेंबली लाइन वारंटी: 2 साल
प्रमुखता देना:

बेलनाकार बैटरी पैक असेंबली लाइन

उत्पाद विवरण

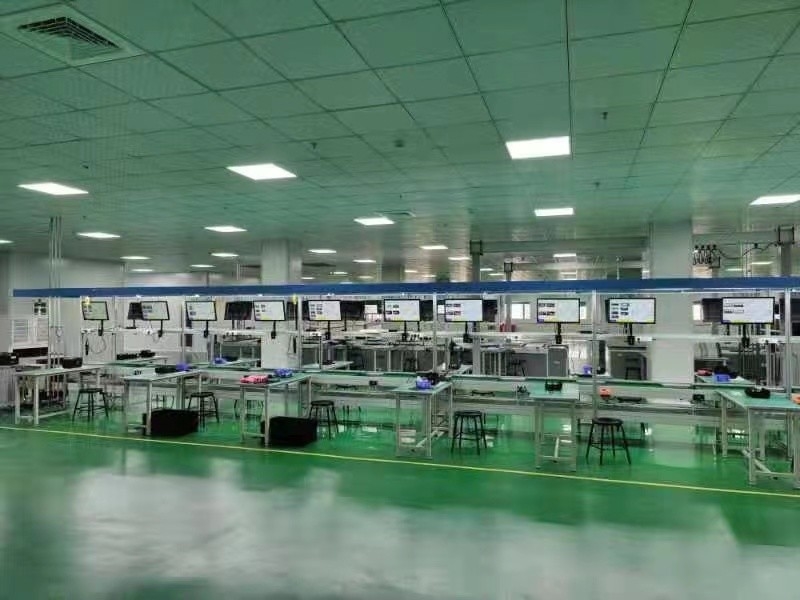

पूरी तरह से स्वचालित लिथियम आयन बेलनाकार कार पावर बैटरी पैक असेंबली लाइन

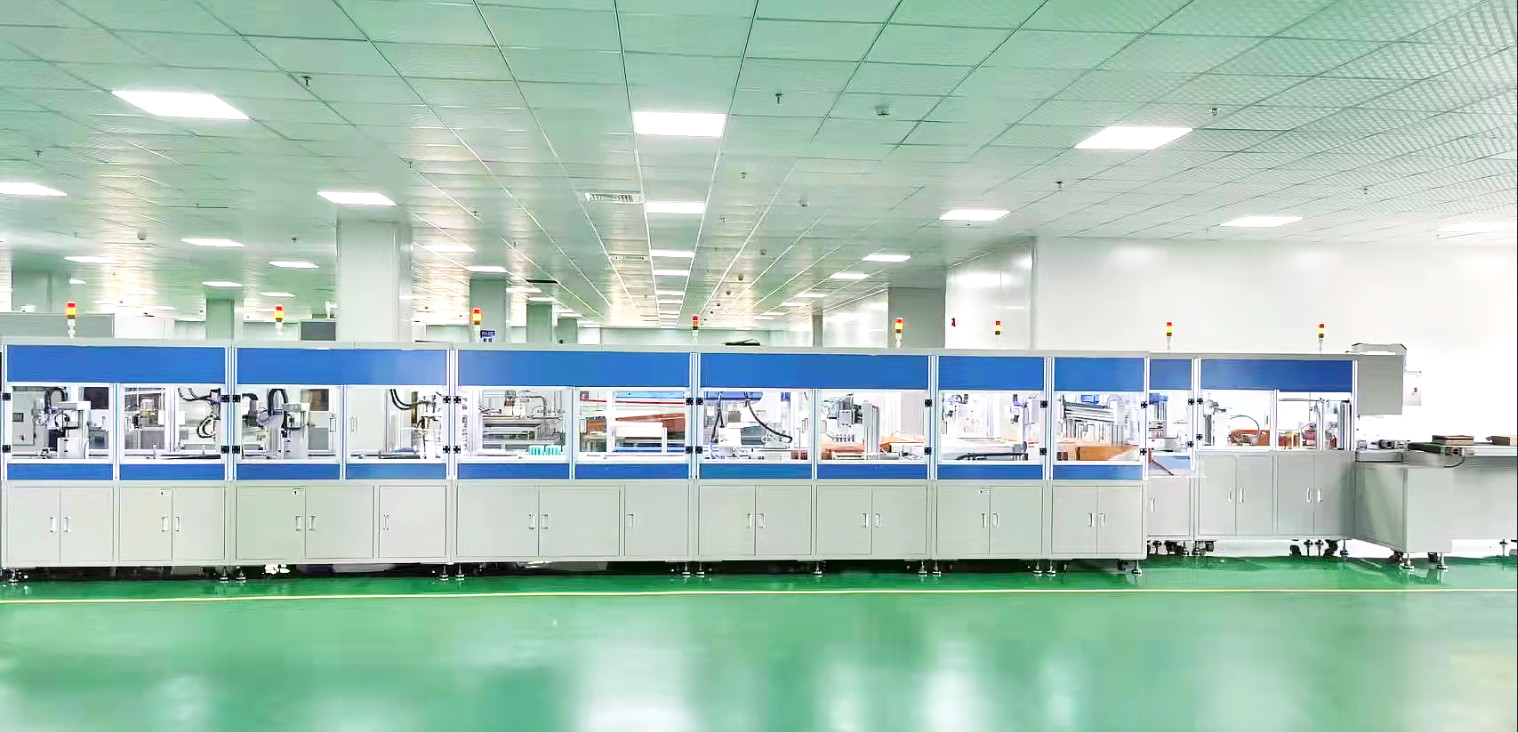

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 0पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 1पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 2


I. उपकरण का अनुप्रयोग दायरा और कार्य विवरण

1.उपकरण चयन:
बीटी-2113बी-18650, 18650 स्पेशल के लिए सेल पर लागू
बीटी-2113बी-21700, 21700 विशेष सेल के लिए उपयुक्त
बीटी-2113बी-18/21, 18650 और 21700 सामान्य के लिए लागू सेल
बीटी-2113बी-26650, 26650 विशेष सेल के लिए उपयुक्त
बीटी-2113बी-26650-2, 26650 और 26700 सामान्य के लिए लागू सेल
बीटी-2113बी-32700, 32700 विशेष सेल के लिए उपयुक्त
BT-2113b-32700-2, 32700 और 32650 सामान्य के लिए लागू सेल

2. उपकरण के मुख्य कार्य: BT-2113B बैटरी पैक स्वचालित उत्पादन लाइन, एक है
बेलनाकार सेल स्वचालित बैटरी पैक उपकरण, मुख्य रूप से ऑटोमोटिव बैटरी के लिए उपयोग किया जाता है
मापांक।पावर बैटरी मॉड्यूल।ऊर्जा भंडारण बैटरी मॉड्यूल और बिजली उपकरण बैटरी पैक।

3. उपकरण के मुख्य घटक (उत्पादन प्रक्रिया):

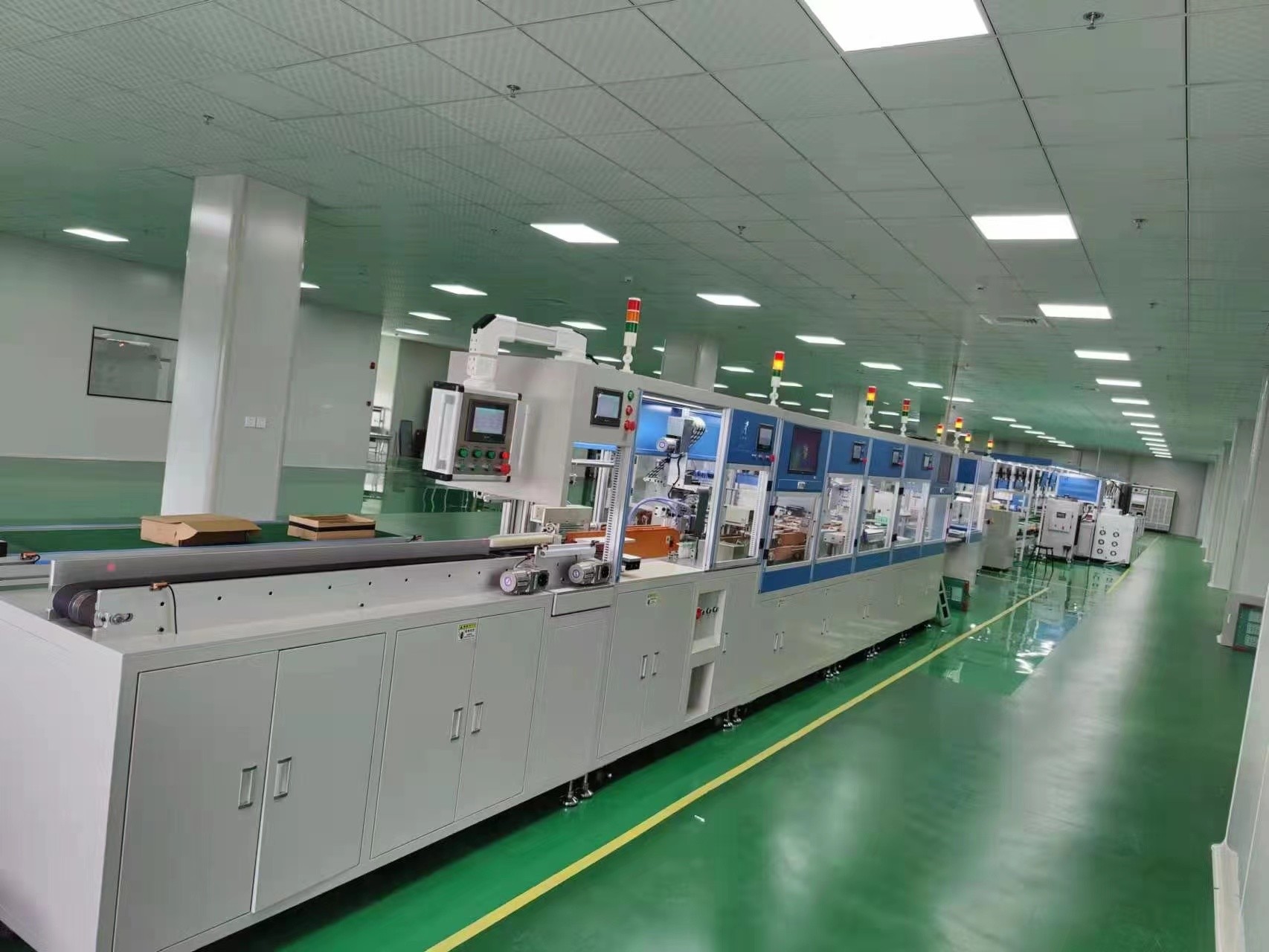

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 3

4. स्पॉट वेल्डिंग मोल्ड का अधिकतम स्ट्रोक: एक्स-अक्ष दिशा में 430 मिमी, एक्स-अक्ष में 270 मिमी
दिशा, एक्स-अक्ष दिशा में 21 कोर और एक्स-अक्ष दिशा में 13 कोर 20.5 मिमी की दूरी के साथ

5. व्यापक उत्पादन दक्षता: 3000-4200 पीसी / एच

6. उत्पाद योग्यता दर: >99%

7. उपकरण की संचालन दर: 98%





Ⅱ .बीटी-2113बी पावर/ऊर्जा भंडारण बैटरी पैक स्वचालित उत्पादन लाइन आरेख

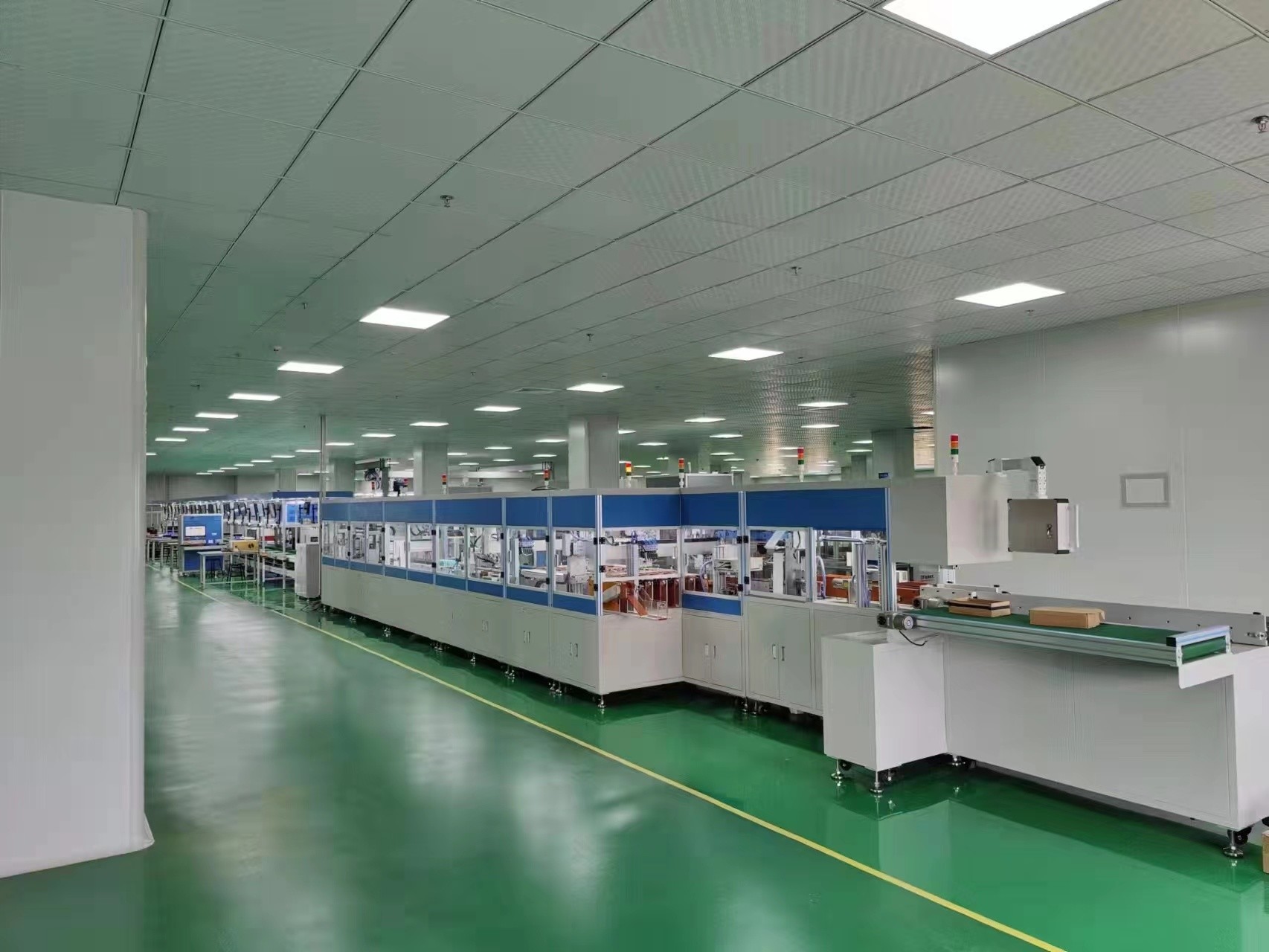

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 4

Ⅲ.उपकरण लेआउट आरेख

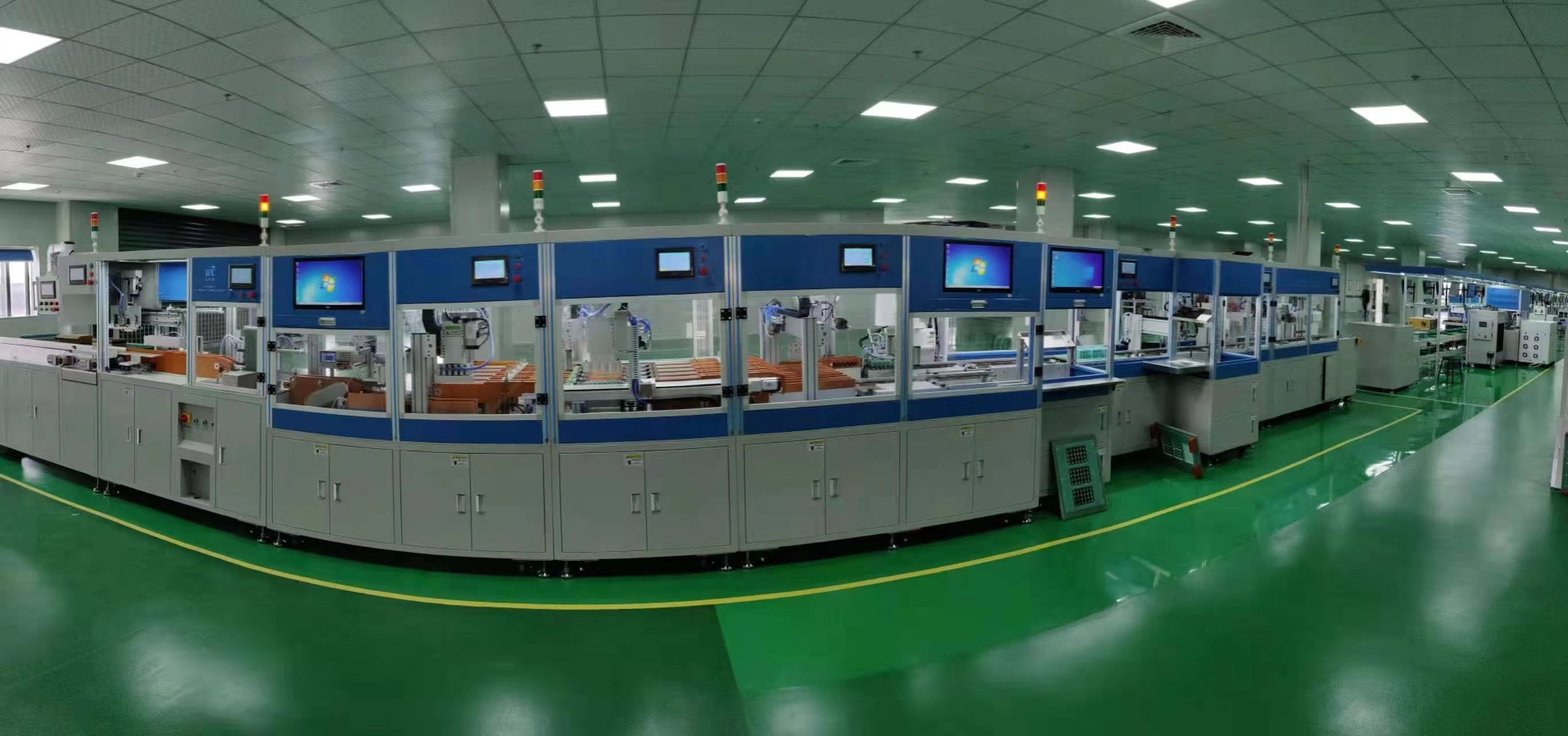

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 5

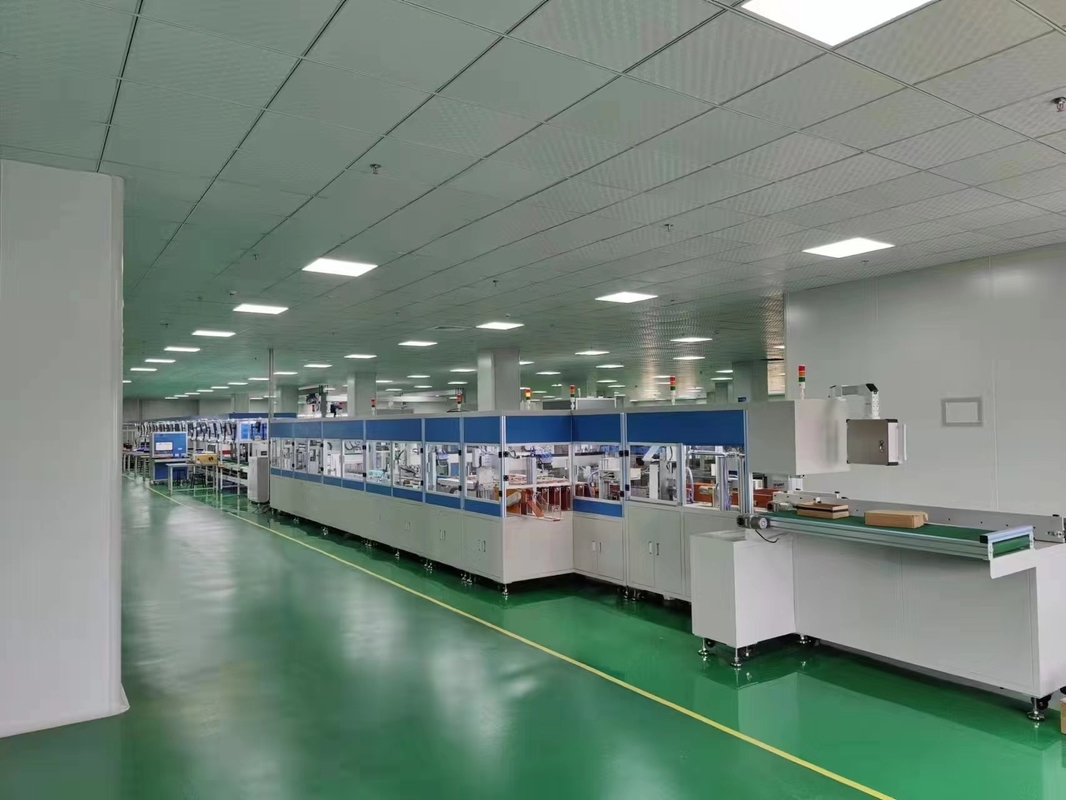

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 6


Ⅳ.उपकरण पर्यावरण आवश्यकताएँ

1. बिजली की आपूर्ति: एसी तीन चरण 380V±10%, 30KW 50HZ

2.वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं

3.परिवेश का तापमान: 10-45℃

4.परिवेश की आर्द्रता: 85R.h से अधिक नहीं (कोई जल संघनन नहीं)

5.पर्यावरणीय आवश्यकताएँ: कोई मजबूत कंपन नहीं, कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं
संक्षारक गैस और ज्वलनशील और विस्फोटक गैस


Ⅴ.बीटी-2113बी पावर/ऊर्जा भंडारण बैटरी स्वचालित उत्पादन लाइन तकनीकी
पैरामीटर

स्वचालित सेल फीडर

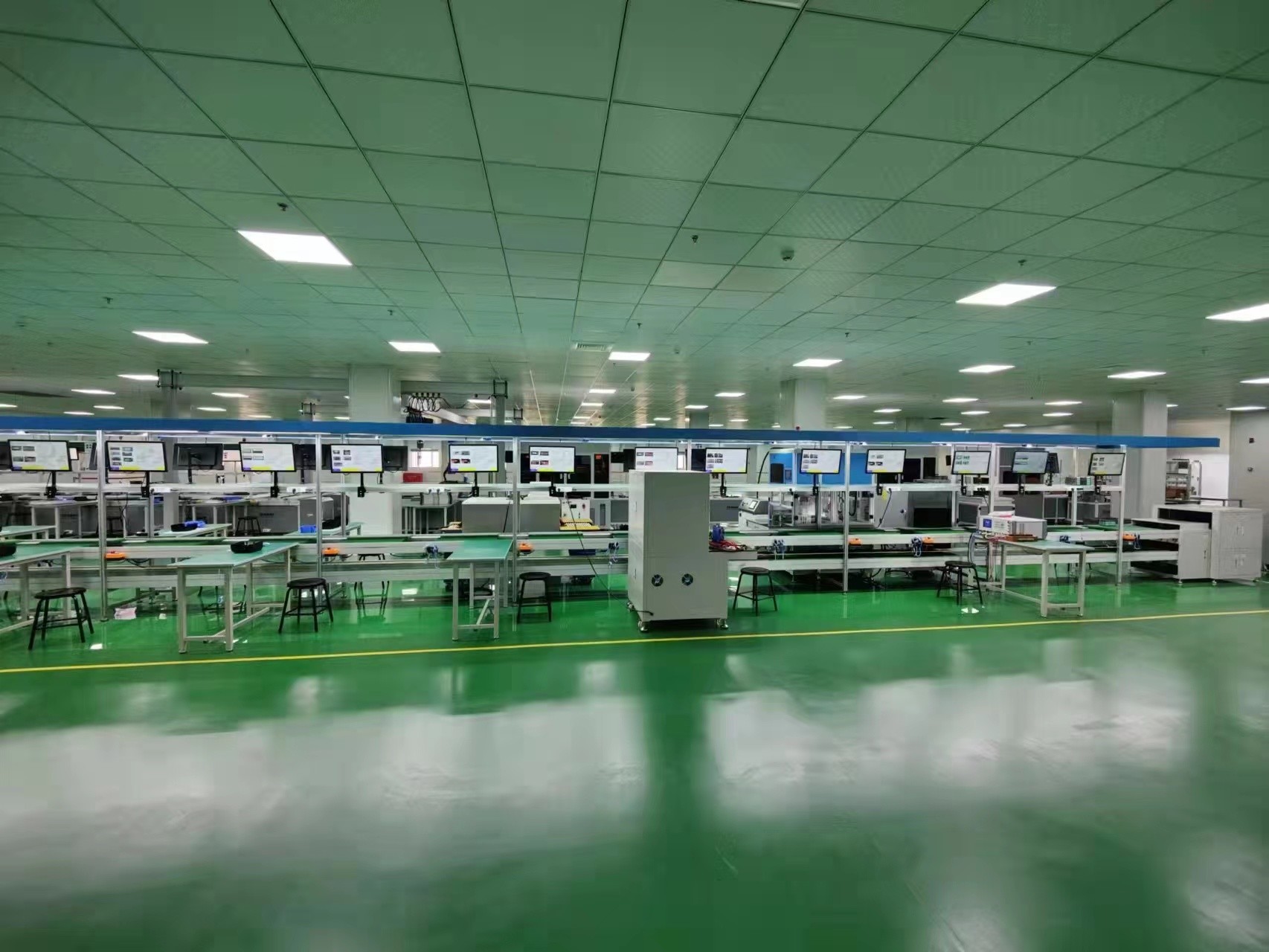

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 7

बिजली की आपूर्ति: AC220V±10% 1KW 50HZ±10%
वायु स्रोत: 0.4-0.8एमपीए, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
बॉक्स सेल को 10*10 डिब्बों में पैक किया जाता है, जिसमें एक समय में अधिकतम 5 बक्से होते हैं
बॉक्स सेल को 12*15 कार्टन में पैक किया जाता है, जिसमें एक समय में अधिकतम 4 बॉक्स होते हैं
ताइवान अपर सिल्वर गाइड रेल को अपनाएं
सेल शिफ्ट पावर: स्टेपर मोटर/डीसेलेरेटर मोटर
नियंत्रण प्रणाली: XC2-24T-E PLC प्रोग्रामर
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी
उत्पादन दक्षता: 4500PCS/H से अधिक
मुख्य कार्य: बॉक्स में सेल को मैन्युअल रूप से बॉक्स में डालें
असेंबली लाइन, स्वचालित रूप से सेल की स्थिति दर्ज करें, और
खाली बॉक्स को स्टोरेज बॉक्स में धकेलें

स्वचालित सेल फीडिंग तंत्र
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 8

बिजली की आपूर्ति: AC220V±10% 1KW 50HZ±10%
वायु स्रोत: 0.4-0.8एमपीए, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
स्थायी चुंबक सक्शन लाइन 15PCS का उपयोग करें
ताइवान अपर सिल्वर गाइड रेल को अपनाएं
कोर शिफ्ट पावर: स्टार सिलेंडर
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी
मुख्य कार्य: स्वचालित रूप से सेल को बाहर निकालें
कार्टन और इसे की सेल लाइन पर स्थानांतरित करें
स्वचालित पैड मशीन.यह विभिन्न के साथ संगत है
21/18 सेल पैकेजिंग बक्से का व्यास

इन्सुलेशन पेपर चिपकाना
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 9
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 10


बिजली की आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
वायु स्रोत: 0.4-0.8एमपीए, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
दक्षता में सुधार के लिए 4-पिन कुशन तंत्र अपनाएं
बैटरी को रोकने के लिए आवृत्ति रूपांतरण मोटर और सीएएम पंचिंग पैड को अपनाएं
हानि
जापानी हाई स्पीड स्टील डाई, डिज़ाइन जीवन 5 वर्ष
अपशिष्ट पदार्थों की स्वचालित रिवाइंडिंग
ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
निचली सेल मोटर ताइवान बल कटौती मोटर को अपनाती है
मैनिपुलेटर की शक्ति: बंद-लूप स्टेपर मोटर/सर्वो मोटर
सेल शिफ्ट पावर: स्टेपर मोटर
नियंत्रण प्रणाली: XD-42T-E PLC प्रोग्रामर
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
अंतर्निर्मित दोष अलार्म प्रणाली (दोष को दूर करने के संकेत के अनुसार)
हाईलैंड जौ कागज की कमी के लिए स्वचालित अलार्म
डाई क्लीनिंग का मात्रात्मक अनुस्मारक
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी

चारा छँटाई करने वाली मशीनपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 11

ताइवान अपर सिल्वर गाइड रेल को अपनाएं
इनपुट सेल सिंक्रोनस बेल्ट ट्रांसमिशन को अपनाता है, और पावर 25W है
मंदी मोटर
सेल शिफ्ट पावर: 400W सर्वो मोटर
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी
मुख्य कार्य: परीक्षण के लिए सतह पैड के साथ सेल को स्वचालित रूप से कनेक्ट करें
परीक्षण के लिए स्थान, और परीक्षण किए गए सेल को स्थानांतरित कर दिया जाएगा
सेट के अनुसार सर्वो मोटर द्वारा सेल शिफ्ट तंत्र का परीक्षण करें
रिक्ति, जो व्यास में 21/18 कोशिकाओं के साथ संगत है, और
एक समय में 10PCS

स्वचालित परीक्षण आईआरपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 12

परीक्षण शक्ति: स्टार वायवीय
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी
परीक्षण दक्षता: 4500PCS/H से ऊपर
परीक्षण सुई मॉडल: KS-100A3000
परीक्षण सुई जीवन: 600,000 बार
मुख्य कार्य: एकल परीक्षण सेल वोल्टेज और आंतरिक प्रतिरोध, के माध्यम से
सर्वो मोटर शिफ्ट, सेल शिफ्ट तंत्र से 10 कोशिकाओं का परीक्षण करें
ट्रिपल शिफ्ट मैकेनिज्म 1, स्वीप कोड में परीक्षण डेटा पूरा हुआ
और सेल बार कोड बाइंडिंग, स्टोरेज डेटाबेस

HIOKI BT3562 वोल्टेज प्रतिरोध
टेस्टरपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 13

परीक्षक मॉडल: HIOKI BT3562 वैकल्पिक घरेलू HK3560
टेस्ट चैनल: चैनल 1
वोल्टेज पढ़ने की सटीकता: प्लस या माइनस 0.02MV
आंतरिक प्रतिरोध पढ़ने की सटीकता: प्लस या माइनस 0.2 हाओ
बार-बार किए गए परीक्षण सुसंगत हैं
स्वीप कोड में परीक्षण डेटा पूरा हो गया है और सेल बार कोड बाइंडिंग में संग्रहीत है
डेटाबेस
परीक्षण दक्षता: 5000PCS/H

सेल शिफ्ट तंत्रपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 14

ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
निचली सेल मोटर ताइवान बल कटौती मोटर को अपनाती है
मैनिपुलेटर की शक्ति लें: स्टार वायवीय
सेल शिफ्ट पावर: 400W सर्वो मोटर
अंतर्निर्मित दोष अलार्म प्रणाली (दोष को दूर करने के संकेत के अनुसार)
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
उत्पादन दक्षता: 4500PCS/H से अधिक
मुख्य कार्य: परीक्षण की गई कोशिकाओं को ट्रिपल शिफ्ट तंत्र 1 में स्थानांतरित किया जाता है
क्रम में, और सर्वो मोटर स्वचालित रूप से तदनुसार व्यवस्थित होती है
21700 कोशिकाओं का अंतर, 10PCS/समय।18650 सेल भी जुड़ा हुआ है
21700 कोशिकाओं के अंतर के अनुसार, ताकि सार्वभौमिकता का एहसास हो सके
18650 और 21700 सेल

तीन विस्थापन तंत्र1पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 15

ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
निचली सेल मोटर ताइवान बल कटौती मोटर को अपनाती है
सेल शिफ्ट पावर: स्टार वायवीय
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
उत्पादन दक्षता: 4500PCS/H से अधिक
मुख्य कार्य: परीक्षण किए गए सेल शिफ्ट को स्वीप कोड स्थिति तक पहुंचें और
डिस्चार्ज स्थिति, 18650 और 21700 कोशिकाएं सार्वभौमिक

स्वचालित स्कैन कोड1पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 16

हनीवेल/जेनज़/हाईकेविज़न स्वीप कोड
कोड रीडिंग की सटीकता सुनिश्चित करने के लिए कस्टम प्रकाश स्रोत का उपयोग किया जाता है
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 300*150MM के भीतर
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: सानलियन शिफ्ट 1, बैटरियों को कोड में स्वीप करना, प्रारंभ करना
बार कोड डेटा बाइंडिंग को पढ़ने के लिए स्टेप मोटर ड्राइव गियर, बैटरी दक्षिणावर्त,
बार कोड को न पढ़ना और नकारात्मक वाक्यों का परीक्षण करना खराब है, कोड में परीक्षण डेटा
पूर्णता और बैटरी बारकोड बाइंडिंग, स्टोर डेटाबेस, एमईएस सिस्टम
पार्टी ए के साथ डॉकिंग, यार्ड में सफाई न करें, और यार्ड फ़ंक्शन को अवरुद्ध किया जा सकता है,
घर्षण बढ़ाने के लिए रबर रिंग के साथ गियर ट्रांसमिशन के 11 सेट
कोर, कोर के सामान्य घुमाव को सुनिश्चित करने के लिए, सामान्य रीडिंग, 18650 और
21700 सेल सार्वभौमिक
स्कैनिंग दक्षता: 3500PCS/H से अधिक

स्वचालित फाइलिंग मैनिपुलेटरपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 17

ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष सिलेंडर का उपयोग करके एक समय में 10PCS विद्युत कोर को पकड़ते हैं
दूरबीन स्थायी चुंबक, स्थिर और विश्वसनीय
नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: आंतरिक सेट वोल्टेज की सीमा के अनुसार
प्रतिरोध, सेल को संबंधित पाइपलाइन स्लॉट, 18650 में डालें
और 21700 कोशिकाएँ सार्वभौमिक हैं

5 ठीक चैनल
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 18

3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रेड्यूसर मोटर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
स्टॉलों की संख्या: 5 ओके स्टॉल
असेंबली लाइन को सेल फीड और सेल डिस्चार्ज में विभाजित किया गया है
सेल का डिस्चार्जिंग स्तर स्वचालित माउंटिंग से सुसज्जित है
तंत्र, जो सेल लेने पर स्वचालित रूप से खुल जाता है
18650 और 21700 सेल सार्वभौमिक हैं

आईआर परीक्षण दोषपूर्ण उत्पाद/स्कैन कोड
दोषपूर्ण उत्पाद संग्रह
चैनलपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 19

3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रेड्यूसर मोटर
सेंसर: ओमरोन/लिरोंग मशीन रिसर्च
स्टॉलों की संख्या: 1 एनजी स्टॉल
विद्युत सेल को पाइपलाइन मार्ग से सामग्री गर्त में भेजा जाता है, और
पूर्ण सामग्री अलार्म दिया गया है
मुख्य कार्य: उन कोशिकाओं को एकत्रित करें जो वोल्टेज आंतरिक प्रतिरोध परीक्षण में विफल हो जाते हैं
और ख़राब स्वीप कोड
18650 और 21700 सेल सार्वभौमिक हैं

सेल 3 शिफ्ट मैकेनिज्म*5
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 20

ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष
एक समय में 10PCS इलेक्ट्रिक सेल लेना और अपनाना स्थिर और विश्वसनीय है
सिलेंडर दूरबीन स्थायी चुंबक
नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: 5-बिट ओके चैनल सेल निकालें और इसे इसमें डालें
संबंधित सेल भंडारण तंत्र या सेल डिस्चार्ज चैनल।
यह 18650 और 21700 कोशिकाओं के लिए सार्वभौमिक है और स्थानांतरित किया गया है
मॉड्यूल के साथ सर्वो मोटर्स के 5 समूहों द्वारा स्वतंत्र रूप से

सेल भंडारण तंत्र उठानापूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 21

बिजली की आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
लिफ्ट पावर: ब्रेक रिड्यूसर मोटर
भंडारण क्षमता: 18650 लगभग 240PCS, 21700 लगभग 180PCS
उठाने की गति: 8MM/SEC
नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
18650 और 21700 सेल सार्वभौमिक हैं

सेल डिस्चार्ज चैनल*5पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 22

इनपुट सेल सिंक्रोनस बेल्ट ट्रांसमिशन को अपनाता है, और पावर 25W है
मंदी मोटर
सेल शिफ्ट पावर: 400W सर्वो मोटर
चैनलों की संख्या 5
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एडेके // ओमरोन/कीन्शी

सेल ग्रैस्पिंग तंत्र से बाहर निकलें

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 23


ताइवान अपर सिल्वर गाइड रेल को अपनाएं
ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 2 अक्ष
3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें
ट्रांसमिशन पावर: 25W रेड्यूसर मोटर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
स्टॉलों की संख्या: 5 ओके स्टॉल
असेंबली लाइन सेल का डिस्चार्ज स्तर
सेल का डिस्चार्जिंग स्तर स्वचालित माउंटिंग से सुसज्जित है
तंत्र, जो सेल लेने पर स्वचालित रूप से खुल जाता है
18650 और 21700 सेल सार्वभौमिक हैं
मुख्य कार्य: रोबोट को स्वचालित रूप से आवश्यक समर्थन की संख्या से
सेल को स्वचालित टर्नओवर तंत्र स्थिति में पकड़ें
सेटिंग के अनुसार 21/18 व्यास सेल, 1-10 पीसी के साथ संगत

कोशिका स्वचालित रूप से सकारात्मक और नकारात्मक दिशा को समायोजित करती है

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 24


मुख्य कार्य: रियर मॉड्यूल की आवश्यकताओं के अनुसार,
सकारात्मक और नकारात्मक इलेक्ट्रोड को स्वचालित रूप से बदलें
कोशिका की दिशा
टर्निंग पावर: 5786 स्टेपर मोटर (10 अनुपात रिड्यूसर के साथ)
विनिमय दक्षता: 4500-5000 पीसी / एच

स्वचालित स्कैन कोड 2पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 25

हनीवेल/जेनज़/हाईकेविज़न स्वीप कोड
कोड रीडिंग की सटीकता सुनिश्चित करने के लिए कस्टम प्रकाश स्रोत का उपयोग किया जाता है
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 300*150MM के भीतर
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: सानलियन शिफ्ट 1, बैटरियों को कोड में स्वीप करना, प्रारंभ करना
बार कोड को पढ़ने के लिए स्टेप मोटर ड्राइव गियर, बैटरी दक्षिणावर्त
डेटा बाइंडिंग, बार कोड नहीं पढ़ना और नकारात्मक वाक्यों का परीक्षण करना खराब है,
कोड पूर्णता और बैटरी बारकोड में परीक्षण डेटा
बाइंडिंग, स्टोर डेटाबेस, पार्टी ए के साथ एमईएस सिस्टम डॉकिंग, नहीं
स्वीप यार्ड, और यार्ड फ़ंक्शन को अवरुद्ध किया जा सकता है, गियर के 11 सेट
ट्रांसमिशन, कोर पर घर्षण बढ़ाने के लिए रबर रिंग के साथ,
कोर के सामान्य घुमाव को सुनिश्चित करने के लिए, सामान्य रीडिंग, 18650
और 21700 सेल सार्वभौमिक
स्कैनिंग दक्षता: 3500PCS/H से अधिक

स्वचालित रिक्ति तंत्रपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 26

बिजली की आपूर्ति: AC220V±10% 1.6KW 50HZ±10%
वायु स्रोत: 0.4-0.8एमपीए, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं
ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
मैनिपुलेटर की शक्ति निकालें: 2 अक्ष 400W सर्वो मोटर
मॉड्यूल: 1 अक्ष
रिक्ति समायोजन सीमा: 18-28 मिमी
कोशिकाओं की अधिकतम संख्या 10 है
कोर ग्रैस्प: सिलेंडर टेलीस्कोपिक स्थायी चुंबक, स्थिर और विश्वसनीय
नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर
सेंसर: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान
मुख्य कार्य: सेटिंग के अनुसार, रिक्ति स्वचालित रूप से होती है
बैटरी ब्रैकेट और रोबोट के समान अंतर पर समायोजित किया गया
ब्रैकेट में पकड़ लेता है

तीन विस्थापन तंत्र 2पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 27

ताइवान सिल्वर गाइड रेल, लीड रॉड को अपनाएं
निचली सेल मोटर ताइवान बल कटौती मोटर को अपनाती है
सेल शिफ्ट पावर: स्टार वायवीय
सिलेंडर: Attec /SMC/XINCHENG
वायवीय नियंत्रण घटक: एटेक/एसएमसी/तियांगोंग/वायवीय जैसे
इंडक्शन डिवाइस: ताइवान लाइक/ एक्टेक/एसएमसी/फेनोम/एयरटेक
उत्पादन दक्षता: 4500PCS/H से अधिक
मुख्य कार्य: अच्छे सेल शिफ्ट को स्वीप कोड स्थिति में बदलें और
स्वचालित रिक्ति स्थिति, 18650 और 21700 सेल सार्वभौमिक

YK400XR यामाहा रोबोटपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 28


यामाहा रोबोट मैनुअल प्रोग्रामिंग सिस्टम
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 29

रोबोट मॉडल: यामाहा YK400XR
वैध सीमा: त्रिज्या 360MM
भार भार: 3KG
मुख्य कार्य: रोबोट अच्छी दूरी वाले इलेक्ट्रिक सेल को बाहर निकालता है और उसमें डालता है
ब्रैकेट में (या ब्रैकेट मोल्ड के बिना)।
दक्षता: 5000-6000 पीसीएस/एच
तकनीकी पैरामीटर: विवरण के लिए यामाहा मैनुअल देखें
मुख्य कार्य: नियंत्रण प्रणाली का विशेष अनुसंधान और विकास
यामाहा रोबोट
रोबोट निर्देशांक और क्रियाएँ मैन्युअल रूप से सेट करें
यामाहा 4-अक्ष/6-अक्ष रोबोट से मिलान करें
डिबगिंग सरल, सीखने में आसान, समझने में आसान है
7.5 इंच की टच स्क्रीन वर्तमान स्थिति प्रदर्शित करती है
ऑपरेटिंग सिस्टम: बिसेस्टर स्वतंत्र अनुसंधान और विकास

सीसीडी परीक्षक
पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 30

बिजली की आपूर्ति: AC220V±10% 0.6KW 50HZ±10%
Hikvision 10 मिलियन एचडी कैमरा
पहचान प्रणाली: बिसेस्टर स्वतंत्र अनुसंधान और विकास
कैमरे की चौड़ाई: 420*300MM या उससे कम
कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली
मुख्य कार्य: सकारात्मक और नकारात्मक इलेक्ट्रोड की जांच और तुलना करें
प्लग किया गया सेल, और यदि स्थिति गलत है या ध्रुवीयता है तो ऑपरेशन रोक दें
वापस आ गया है, रिलीज़ से पहले मैन्युअल पुष्टि की प्रतीक्षा कर रहा हूँ
स्कैनिंग दक्षता: 6000PCS सेल/एच से अधिक
सामान्य उत्पादन के दौरान, प्रत्येक परीक्षण, योग्य होने पर, स्क्रीनशॉट होंगे
संरक्षण के लिए आपकी कंपनी के एमईएस सिस्टम को भेजा गया (लगभग 8M प्रत्येक)।
इंटरफ़ेस मोड: वेबसेरिवेव
भेजें भेजें: हेक्साडेसिमल फॉर्म में भेजें

एक सतह वेल्डिंगपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 31

मुख्य कार्य: बैटरी पैक के एक तरफ के लिए स्वचालित स्पॉट वेल्डिंग
मानक
हेक्वान(बाइकास्ट),
एमडीए8000बी/एमडीबी4000बी
ट्रांजिस्टर
वेल्डिंग बिजली की आपूर्ति,
वैकल्पिक MIYACHI MDA8000B/MDB4000B ट्रांजिस्टर स्पॉट वेल्डिंग पावर
आपूर्ति
करंट डिटेक्शन फ़ंक्शन, झूठी वेल्डिंग, विस्फोट अग्नि अलार्म के साथ
चार-अक्ष शुद्ध सर्वो मोटर संचालन
स्पॉट वेल्डिंग समन्वय डेटा को यू डिस्क या ऐरे द्वारा आयात किया जा सकता है
सकारात्मक और नकारात्मक वेल्डिंग धाराओं को अलग-अलग सेट किया जा सकता है (स्पॉट वेल्डिंग)।
विशिष्टता)
सिंगल सेल को स्पॉट वेल्डिंग के बिना एक निश्चित स्थान पर सेट किया जा सकता है
स्पॉट वेल्डिंग सुई कूलिंग: चिलर के साथ मानक
मानक घूर्णन वेल्डिंग हेड, प्लस या माइनस 90 डिग्री रोटेशन (प्लस या माइनस)।
माइनस 90 डिग्री रेंज, मनमानी सेटिंग)
वैकल्पिक स्वचालित पीस वेल्डिंग सुई फ़ंक्शन
वैकल्पिक वेल्डिंग सुई दबाव का पता लगाने का कार्य
वेल्डिंग डेटा अधिग्रहण और अपलोड
इंटरफ़ेस मोड: वेबसेरिव
भेजें: XML प्रारूप में एक स्ट्रिंग के रूप में भेजा जाना है
स्पॉट वेल्डिंग दक्षता: 4500PCS सेल/एच से अधिक (के अनुसार गणना की गई)।
स्पॉट के दो बार, सकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट और 4 वेल्डिंग
नकारात्मक इलेक्ट्रोड के लिए स्पॉट)
निकल की स्पॉट वेल्डिंग: 0.08-0.15 निकल चढ़ाना या शुद्ध निकल के बिना
डायवर्सन ग्रूव वेल्डिंग
0.15-0.2 निकल चढ़ाना या शुद्ध निकल के साथ वेल्ड करने की सिफारिश की जाती है
मोड़ नाली
0.2 मिमी -0.5 या शुद्ध से ऊपर निकल चढ़ाना के लिए उत्तल वेल्डिंग की सिफारिश की जाती है
निकल

सांचा पलटनापूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 32

मुख्य कार्य: मोल्ड को बी साइड स्वचालित स्पॉट वेल्डिंग में बदलें
टर्नओवर दक्षता: 20S/समय

बी सतह वेल्डिंगपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 33

मानक
हेक्वान(बाइकास्ट),
एमडीए8000बी/एमडीबी4000बी
ट्रांजिस्टर
वेल्डिंग बिजली की आपूर्ति,
वैकल्पिक MIYACHI MDA8000B/MDB4000B ट्रांजिस्टर स्पॉट वेल्डिंग पावर
आपूर्ति
करंट डिटेक्शन फ़ंक्शन, झूठी वेल्डिंग, विस्फोट अग्नि अलार्म के साथ
चार-अक्ष शुद्ध सर्वो मोटर संचालन
स्पॉट वेल्डिंग समन्वय डेटा को यू डिस्क या ऐरे द्वारा आयात किया जा सकता है
सकारात्मक और नकारात्मक वेल्डिंग धाराओं को अलग-अलग सेट किया जा सकता है (स्पॉट वेल्डिंग)।
विशिष्टता)
सिंगल सेल को स्पॉट वेल्डिंग के बिना एक निश्चित स्थान पर सेट किया जा सकता है
स्पॉट वेल्डिंग सुई कूलिंग: चिलर के साथ मानक
मानक घूर्णन वेल्डिंग हेड, प्लस या माइनस 90 डिग्री रोटेशन (प्लस या माइनस)।
माइनस 90 डिग्री रेंज, मनमानी सेटिंग)
वैकल्पिक स्वचालित पीस वेल्डिंग सुई फ़ंक्शन
वैकल्पिक वेल्डिंग सुई दबाव का पता लगाने का कार्य
वेल्डिंग डेटा अधिग्रहण और अपलोड
इंटरफ़ेस मोड: वेबसेरिव
भेजें: XML प्रारूप में एक स्ट्रिंग के रूप में भेजा जाना है
स्पॉट वेल्डिंग दक्षता: 4500PCS सेल/एच से अधिक (के अनुसार गणना की गई)।
स्पॉट के दो बार, सकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट और 4 वेल्डिंग
नकारात्मक इलेक्ट्रोड के लिए स्पॉट)
निकल की स्पॉट वेल्डिंग: 0.08-0.15 निकल चढ़ाना या शुद्ध निकल के बिना
डायवर्सन ग्रूव वेल्डिंग
0.15-0.2 निकल चढ़ाना या शुद्ध निकल के साथ वेल्ड करने की सिफारिश की जाती है
मोड़ नाली
0.2 मिमी -0.5 या शुद्ध से ऊपर निकल चढ़ाना के लिए उत्तल वेल्डिंग की सिफारिश की जाती है
निकल

मोल्ड फ्लिप2पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 34

मुख्य कार्य: मोल्ड को बी साइड स्वचालित स्पॉट वेल्डिंग में बदलें
टर्नओवर दक्षता: 20S/समय

सांचे उठाने की मशीनपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 35

मुख्य कार्य:
बैटरी निकालने के बाद, डाई स्वचालित रूप से कनेक्ट हो जाती है और
स्वचालित रूप से गिरा दिया गया, और डाई लाइन पर स्थानांतरित कर दिया गया

बैटरी लाने वाला मैनिप्युलेटरपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 36

मुख्य कार्य:
स्पॉट-वेल्डेड बैटरी निकालें और इसे सर्कुलेशन लाइन पर स्थानांतरित करें या
समनुक्रम
दक्षता: 20S/समय

मोल्ड स्थानांतरण लाइनपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 37

मुख्य कार्य: स्पॉट वेल्डिंग मोल्ड को निचले डाई निकल टुकड़े में स्थानांतरित करें
स्थापना स्थिति और निचला डाई निकल टुकड़ा स्थापना स्थिति

लोअर मोल्ड निकल शीट माउंटिंग लिफ्टपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 38

मुख्य कार्य: निकल प्लेट को ऊपर उठाने के लिए निचले सांचे तक पहुंचें
निचली ब्रैकेट स्थिति

ऊपरी मोल्ड निकल शीट माउंटिंग लिफ्टपूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 39

मुख्य कार्य: उठाने के लिए ऊपरी सांचे तक पहुंचें





पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 42

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 43

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 44

पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 45पूरी तरह से स्वचालित लिथियम आयन सिलेंडर कार पावर बैटरी पैक विधानसभा लाइन 46

सामान्य प्रश्न

उत्तर: मैं कैसे पुष्टि करूं कि आप निर्माता हैं?

बी:1) हमारे कारखाने के नाम के साथ फ्रंट डेस्क की तस्वीर साफ़ करें।

  1. कार्य घंटों के दौरान वीडियो कॉल, किसी अग्रिम बुकिंग की आवश्यकता नहीं है।
  2. किसी भी समय एजेंट कारखाने का दौरा करें, किसी अग्रिम बुकिंग की आवश्यकता नहीं है।
  3. किसी भी समय उत्पादन प्रगति के बारे में पूछताछ करें, फ़ोटो और वीडियो आदि प्रदान करें।
  4. पेशेवर इंजीनियर बिक्री उपरांत सेवा समस्याओं का समाधान कर रहे हैं।

उत्तर: हम किस प्रकार की मशीनें बना सकते हैं?

बी: सभी प्रकार की बैटरी असेंबली मशीनें। सेल परीक्षण, इन्सुलेशन पेपर चिपकाना, छंटाई, वेल्डिंग, परीक्षण, उम्र बढ़ना।

बेलनाकार/प्रिज़्मेटिक/पॉलिमर कोशिकाओं के लिए, मैनुअल और स्वचालित, एकल मशीन और उत्पादन लाइन।

उत्तर: क्या आप प्लांट स्थापित करने में मेरी मदद कर सकते हैं?

बी: हां, कृपया अपने कच्चे माल और उत्पादों का विवरण, दक्षता के बारे में अपनी आवश्यकताएं, अपना बजट प्रदान करें, हम आपको एक योजना भेजेंगे। यदि आपको आवश्यकता है तो हम कच्चे माल के कुछ आपूर्तिकर्ताओं को भी आपसे मिलवा सकते हैं।

उ: यदि आपके द्वारा दिखाए गए मशीन पैरामीटर मेरी आवश्यकता से भिन्न हैं तो क्या होगा?

बी: कृपया अपनी आवश्यकता का विवरण हमें भेजें। एक निर्माता के रूप में, हमारी अधिकांश मशीनें अनुकूलित हैं। हमें यकीन है कि हम आपकी आवश्यकताओं को ठीक कर सकते हैं।

उत्तर: क्या आप बिक्री उपरांत सेवा का समर्थन करते हैं?

बी: हां, खरीद के बाद हमारे पास स्थापित करने और प्रशिक्षित करने के लिए पेशेवर होंगे, और वारंटी दो साल की है।यूरोप और संयुक्त राज्य अमेरिका, दक्षिण पूर्व एशियाई देशों में निर्यात किया जाता है, भारत में एक साइट है

उत्तर: हम मशीन की समस्याओं को कैसे हल कर सकते हैं?

बी: फैक्टरी लाभ, हमारे पास इंजीनियर हैं और हम मशीनें बनाते हैं।

1) आपका संदेश मिलने पर हम आपसे संवाद करने के लिए एक इंजीनियर की व्यवस्था करेंगे। वह आपको वीडियो कॉल या संदेशों के माध्यम से समस्या का समाधान करने के लिए मार्गदर्शन करेगा।

2) यदि समस्या घटक क्षति के कारण हुई है, तो हम आपको एक नया घटक भेजेंगे। इसे प्राप्त करने के बाद, हम आपको इसे स्थापित करने के तरीके के बारे में वीडियो कॉल पर मार्गदर्शन करेंगे।

हम से संपर्क में रहें

अपना संदेश दर्ज करें

आप इन में हो सकता है
  1. 1
  2. 2
