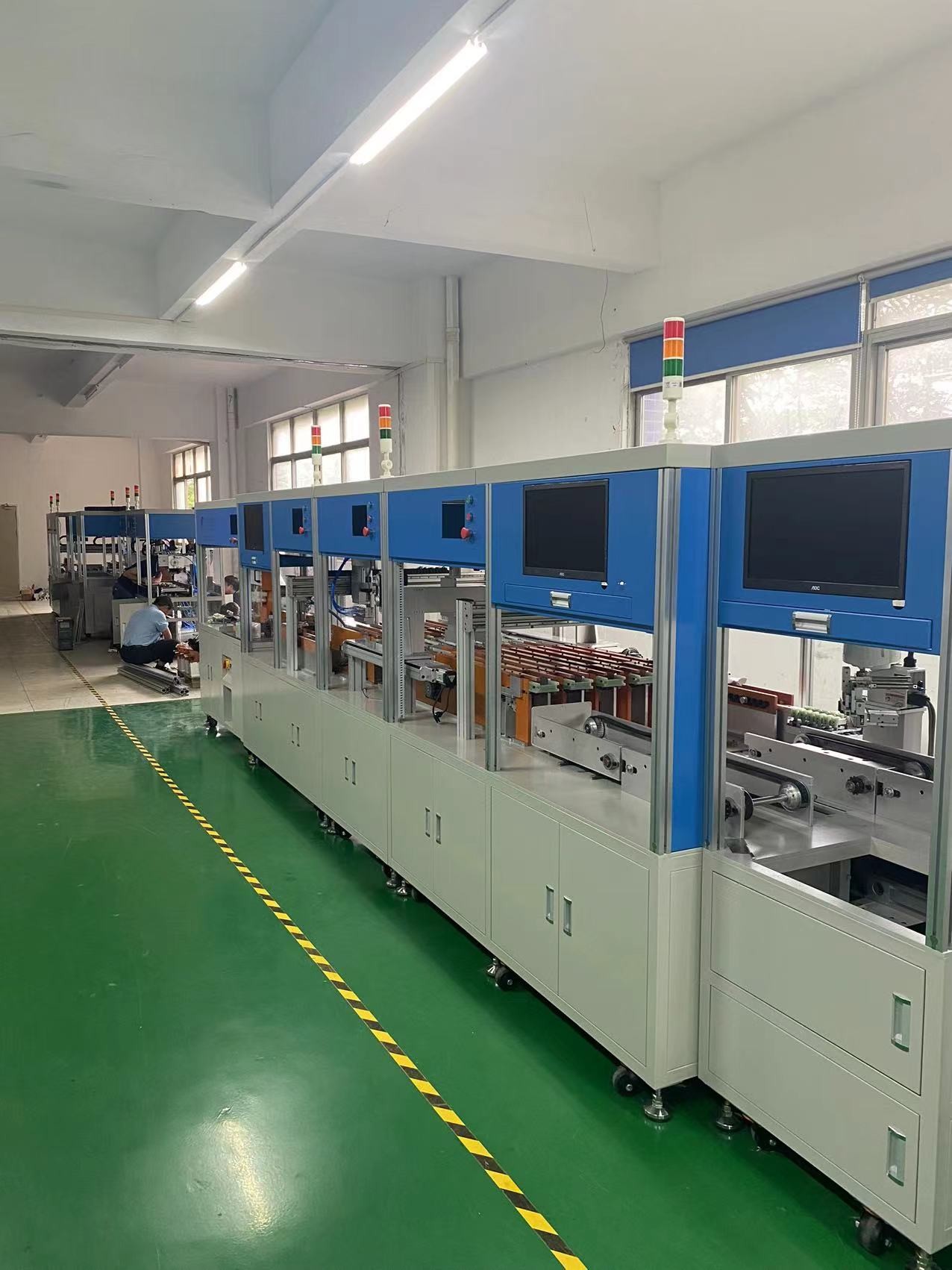

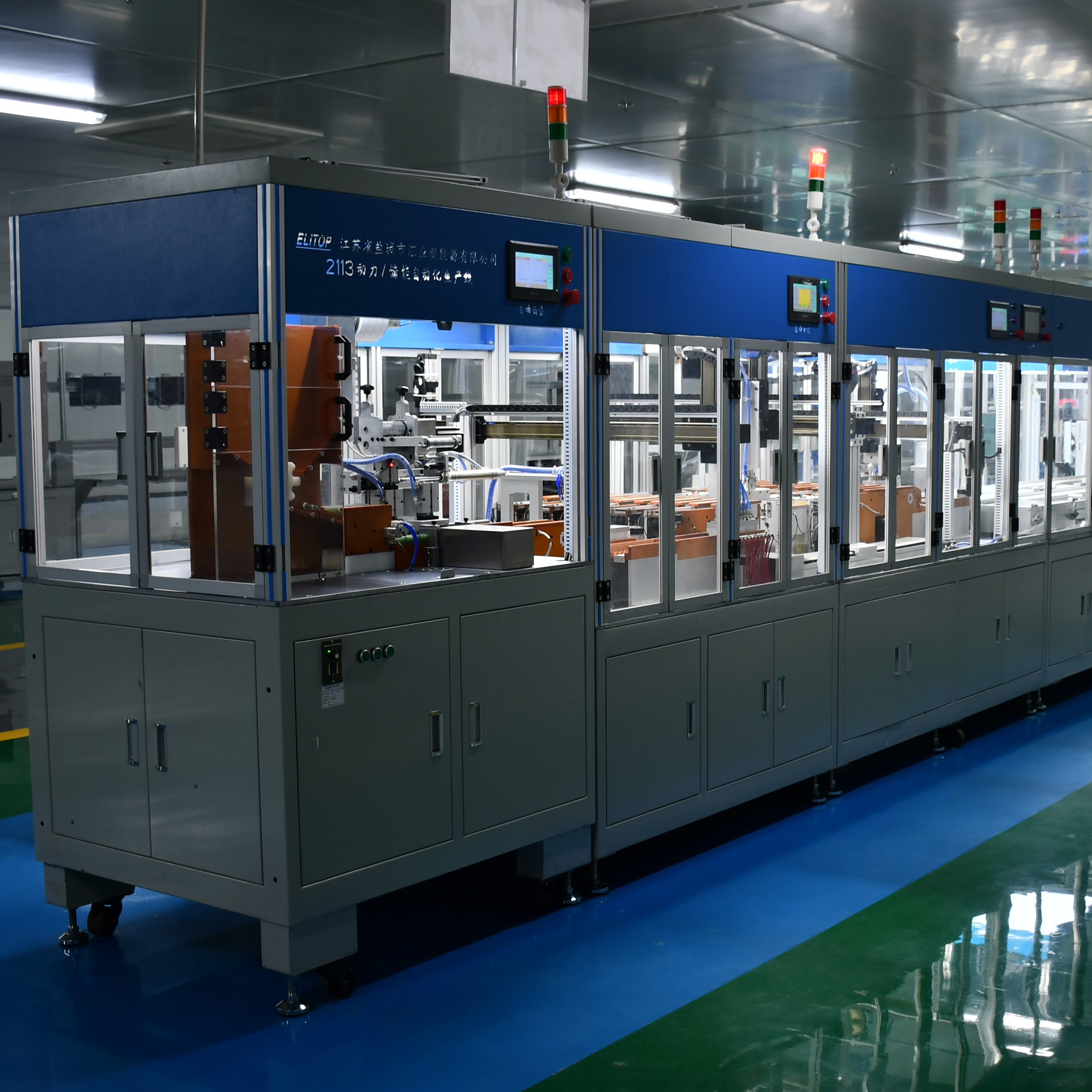

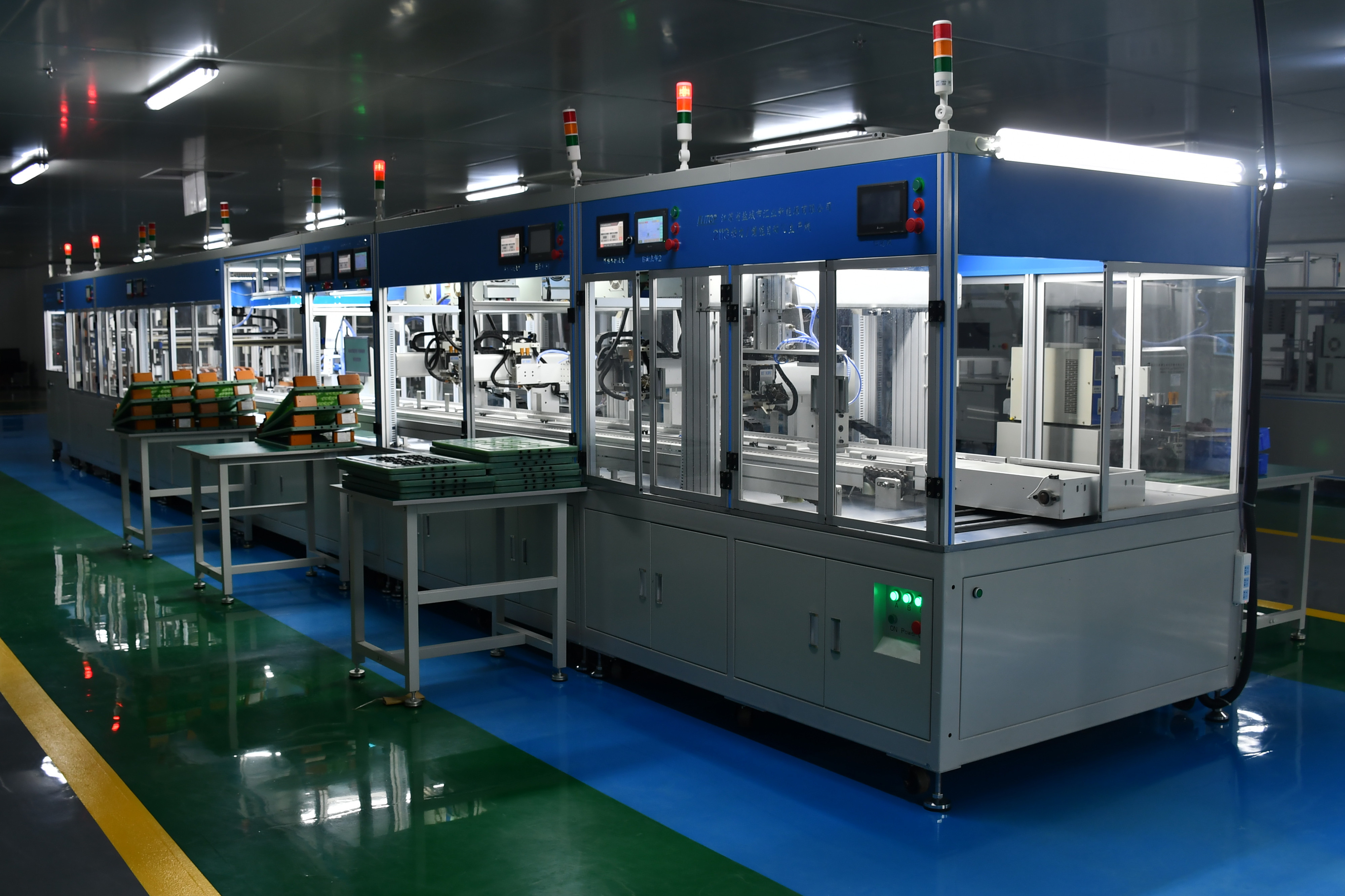

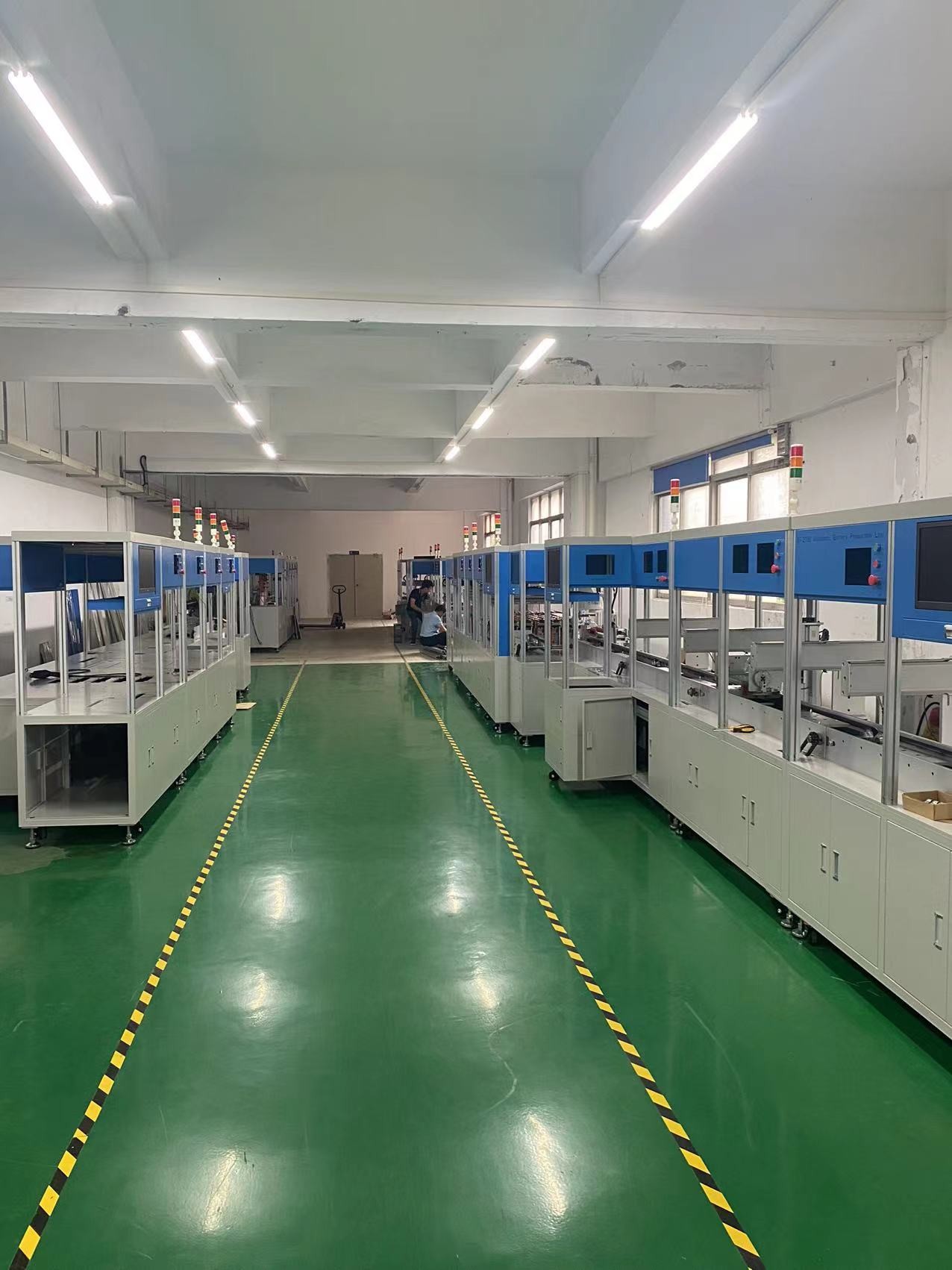

स्वचालित लिथियम आयन बैटरी पैक उत्पादन लाइन 18650/21700/32650 बेलनाकार

बिजली की आपूर्ति: AC220V±10% 1KW 50HZ±10%

वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं

बॉक्स सेल को 10 * 10 डिब्बों में पैक किया जाता है, जिसमें एक बार में अधिकतम 5 बॉक्स होते हैं

बॉक्स सेल को 12*15 डिब्बों में पैक किया जाता है, जिसमें एक बार में अधिकतम 4 बॉक्स होते हैं

ताइवान अपर सिल्वर गाइड रेल को अपनाएं

सेल शिफ्ट पावर: स्टेपर मोटर / डिसेलेरेटर मोटर

नियंत्रण प्रणाली: XC2-24T-E PLC प्रोग्रामर

ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान

सिलेंडर: एटेक /एसएमसी/XINCHENG

वायवीय नियंत्रण घटक: एटेक / एसएमसी / तियांगोंग / न्यूमेटिक लाइक

इंडक्शन डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi

उत्पादन दक्षता: 4500PCS / H से अधिक

मुख्य कार्य: मैन्युअल रूप से सेल को बॉक्स असेंबली लाइन में रखें, स्वचालित रूप से सेल की स्थिति में प्रवेश करें, और खाली बॉक्स को स्टोरेज बॉक्स में धकेलें। डिब्बों में सेल स्वचालित रूप से हटा दिए जाते हैं और स्वचालित की लाइन में स्थानांतरित हो जाते हैं सतह कुशन मशीन, जो 21/18 इलेक्ट्रिक सेल पैकेजिंग बक्से के विभिन्न व्यास के साथ संगत है

बिजली की आपूर्ति: AC220V±10% 1.6KW 50HZ±10%

वायु स्रोत: 0.4-0.8mpa, कोई पानी की धुंध नहीं, कोई अशुद्धियाँ नहीं

दक्षता में सुधार के लिए 4 - पिन कुशन मैकेनिज्म अपनाएं

बैटरी क्षति को रोकने के लिए आवृत्ति रूपांतरण मोटर और सीएएम पंचिंग पैड को अपनाएं

जापानी हाई स्पीड स्टील डाई, 5 साल का डिज़ाइन जीवन

अपशिष्ट पदार्थों की स्वचालित रीवाइंडिंग

ताइवान सिल्वर गाइड रेल, लेड रॉड को अपनाएं

निचली सेल मोटर ताइवान बल कम करने वाली मोटर को गोद लेती है

मैनिपुलेटर की शक्ति: बंद लूप स्टेपर मोटर / सर्वो मोटर

सेल शिफ्ट पावर: स्टेपर मोटर

नियंत्रण प्रणाली: XD-42T-E PLC प्रोग्रामर

ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान

अंतर्निहित गलती अलार्म सिस्टम (गलती को दूर करने के संकेत के अनुसार)

हाइलैंड जौ पेपर की कमी के लिए स्वचालित अलार्म

डाई क्लीनिंग का मात्रात्मक अनुस्मारक

सिलेंडर: एटेक /एसएमसी/XINCHENG

वायवीय नियंत्रण घटक: एटेक / एसएमसी / तियांगोंग / न्यूमेटिक लाइक

इंडक्शन डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi

टेस्ट पावर: स्टार वायवीय

सिलेंडर: एटेक /एसएमसी/XINCHENG

वायवीय नियंत्रण घटक: एटेक / एसएमसी / तियांगोंग / न्यूमेटिक लाइक

इंडक्शन डिवाइस: ताइवान LIKE/ Adeke // Omron/Keenshi

टेस्ट दक्षता: 4500 पीसीएस / एच से ऊपर

टेस्ट सुई मॉडल: KS-100A3000

टेस्ट सुई जीवन: 600,000 बार

मुख्य कार्य: सर्वो मोटर शिफ्ट के माध्यम से सिंगल टेस्ट सेल वोल्टेज और आंतरिक प्रतिरोध, सेल शिफ्ट मैकेनिज्म से ट्रिपल शिफ्ट मैकेनिज्म 1 तक टेस्ट 10 सेल, स्वीप कोड में टेस्ट डेटा पूरा और सेल बार कोड बाइंडिंग, स्टोरेज डेटाबेस

परीक्षक मॉडल: HIOKI BT3562 वैकल्पिक घरेलू HK3560

टेस्ट चैनल: चैनल 1

वोल्टेज पढ़ने की सटीकता: प्लस या माइनस 0.02MV

आंतरिक प्रतिरोध पढ़ने की सटीकता: प्लस या माइनस 0.2 हाओ

दोहराए गए परीक्षण सुसंगत हैं

स्वीप कोड में परीक्षण डेटा पूर्ण और सेल बार कोड बाइंडिंग, डेटाबेस में संग्रहीत

टेस्ट दक्षता: 5000 पीसीएस / एच

Honeywell/Genz/HiKVision स्वीप कोड

कोड पढ़ने की सटीकता सुनिश्चित करने के लिए कस्टम प्रकाश स्रोत का उपयोग किया जाता है

पहचान प्रणाली: बाइसेस्टर स्वतंत्र अनुसंधान और विकास

कैमरा चौड़ाई: 300 * 150 एमएम के भीतर

कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली

मुख्य कार्य: सैनलियन शिफ्ट 1, बैटरी को कोड में स्वीप करता है, स्टेप मोटर ड्राइव गियर शुरू करता है, बैटरी दक्षिणावर्त, बार कोड डेटा बाइंडिंग पढ़ने के लिए, बार कोड नहीं पढ़ता है और नकारात्मक वाक्यों का परीक्षण खराब है, कोड पूर्णता में परीक्षण डेटा और बैटरी बारकोड बाइंडिंग, स्टोर डेटाबेस, पार्टी ए के साथ एमईएस सिस्टम डॉकिंग, यार्ड स्वीप न करें, और यार्ड फ़ंक्शन को अवरुद्ध किया जा सकता है, गियर ट्रांसमिशन के 11 सेट, रबर की अंगूठी के साथ कोर पर घर्षण बढ़ाने के लिए, सामान्य रोटेशन सुनिश्चित करने के लिए कोर की, सामान्य पढ़ने, 18650 और 21700 कोशिकाओं सार्वभौमिक

स्कैनिंग दक्षता: 3500PCS /H से अधिक

ताइवान सिल्वर गाइड रेल, लेड रॉड को अपनाएं

स्वचालित गियर मैनिपुलेटर पावर: 2 अक्ष 400W सर्वो मोटर

मॉड्यूल: 2 अक्ष

यह एक समय में 10PCS इलेक्ट्रिक सेल को हथियाने और सिलेंडर टेलीस्कोपिक स्थायी चुंबक को अपनाने के लिए स्थिर और विश्वसनीय है

नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर

सेंसर: ताइवान LIKE/ Actek /SMC/ Phenom/Airtek

ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान

मुख्य कार्य: सेट वोल्टेज आंतरिक प्रतिरोध की सीमा के अनुसार, सेल को संबंधित पाइपलाइन स्लॉट में डालें, 18650 और 21700 सेल सार्वभौमिक हैं

3 सिंक्रोनस बेल्ट ट्रांसमिशन का उपयोग करें

ट्रांसमिशन पावर: 25W रेड्यूसर मोटर

सेंसर: ताइवान LIKE/ Actek /SMC/ Phenom/Airtek

स्टालों की संख्या: 5 ओके स्टॉल

असेंबली लाइन को सेल फीड और सेल डिस्चार्ज में बांटा गया है

सेल का डिस्चार्जिंग लेवल ऑटोमैटिक माउंटिंग मैकेनिज्म से लैस है, जो सेल लेने पर अपने आप खुल जाता है

18650 और 21700 सेल यूनिवर्सल हैं

बिजली की आपूर्ति: AC220V±10% 1.6KW 50HZ±10%

ताइवान सिल्वर गाइड रेल, लेड रॉड को अपनाएं

लिफ्ट पावर: ब्रेक रेड्यूसर मोटर

भंडारण क्षमता: 18650 लगभग 240PCS, 21700 लगभग 180PCS

उठाने की गति: 8MM / SEC

नियंत्रण प्रणाली: एक्सडी श्रृंखला पीएलसी प्रोग्रामर

सेंसर: ताइवान LIKE/ Actek /SMC/ Phenom/Airtek

ऑपरेशन इंटरफ़ेस: TG-765-UT रंग डिस्प्ले स्क्रीन, संचालित करने में आसान

18650 और 21700 सेल यूनिवर्सल हैं

रोबोट मॉडल: यामाहा YK400XR

वैध सीमा: त्रिज्या 360MM

लोड वजन: 3 किलो

मुख्य कार्य: रोबोट अच्छी तरह से जगह वाली इलेक्ट्रिक सेल को बाहर निकालता है और इसे ब्रैकेट में (या ब्रैकेट मोल्ड के बिना) सम्मिलित करता है।

दक्षता: 5000-6000 पीसीएस / एच

तकनीकी मापदंड: विवरण के लिए यामाहा मैनुअल देखें

मुख्य कार्य: यामाहा रोबोट के लिए विशेष अनुसंधान और नियंत्रण प्रणाली का विकास

मैन्युअल रूप से रोबोट निर्देशांक और क्रियाएं सेट करें

यामाहा 4-अक्ष / 6-अक्ष रोबोट का मिलान करें

डिबगिंग सरल, सीखने में आसान, समझने में आसान है

7.5 इंच की टच स्क्रीन वर्तमान स्थिति प्रदर्शित करती है

ऑपरेटिंग सिस्टम: बाइसेस्टर स्वतंत्र अनुसंधान और विकास

बिजली की आपूर्ति: AC220V±10% 0.6KW 50HZ±10%

Hikvision 10 मिलियन एचडी कैमरा

पहचान प्रणाली: बाइसेस्टर स्वतंत्र अनुसंधान और विकास

कैमरा चौड़ाई: 420*300MM या उससे कम

कार्यकारी उपकरण: औद्योगिक कंप्यूटर, वास्तविक WIN7 प्रणाली

मुख्य कार्य: प्लग किए गए सेल के सकारात्मक और नकारात्मक इलेक्ट्रोड की जांच करें और तुलना करें, और स्थिति गलत होने या ध्रुवीयता वापस आने पर ऑपरेशन बंद कर दें, रिलीज से पहले मैन्युअल पुष्टि की प्रतीक्षा कर रहे हैं

स्कैनिंग दक्षता: 6000PCS सेल / एच से अधिक

सामान्य उत्पादन के दौरान, प्रत्येक परीक्षण, योग्य होने पर, स्क्रीनशॉट आपकी कंपनी के एमईएस सिस्टम को संरक्षण के लिए भेजा जाएगा (लगभग 8M प्रत्येक)।

इंटरफ़ेस मोड: वेबसर्विव

भेजें भेजें: हेक्साडेसिमल प्रारूप में भेजें

मुख्य कार्य: बैटरी पैक के एक तरफ के लिए स्वचालित स्थान वेल्डिंग

मानक HEQUAN (Bicast), MDA8000B/MDB4000B ट्रांजिस्टर वेल्डिंग बिजली की आपूर्ति,

वैकल्पिक MIYACHI MDA8000B/MDB4000B ट्रांजिस्टर स्पॉट वेल्डिंग बिजली की आपूर्ति

वर्तमान पहचान समारोह, झूठी वेल्डिंग, विस्फोट आग अलार्म के साथ

चार-अक्ष शुद्ध सर्वो मोटर ऑपरेशन

स्पॉट वेल्डिंग समन्वय डेटा यू डिस्क या सरणी द्वारा आयात किया जा सकता है

सकारात्मक और नकारात्मक वेल्डिंग धाराओं को अलग-अलग सेट किया जा सकता है (स्पॉट वेल्डिंग विनिर्देश)

स्पॉट वेल्डिंग के बिना सिंगल सेल को एक निश्चित स्थान पर सेट किया जा सकता है

स्पॉट वेल्डिंग सुई कूलिंग: चिलर के साथ मानक

मानक घूर्णन वेल्डिंग सिर, प्लस या माइनस 90 डिग्री रोटेशन (प्लस या माइनस 90 डिग्री रेंज, मनमाने ढंग से सेटिंग)

वैकल्पिक स्वचालित पीस वेल्डिंग सुई समारोह

वैकल्पिक वेल्डिंग सुई दबाव का पता लगाने समारोह

वेल्डिंग डेटा अधिग्रहण और अपलोड

इंटरफ़ेस मोड: वेबसर्विव

भेजें: XML स्वरूप में एक स्ट्रिंग के रूप में भेजा जाना है

स्पॉट वेल्डिंग दक्षता: 4500PCS सेल / एच से अधिक (स्पॉट के दो बार के अनुसार गणना की जाती है, सकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट और नकारात्मक इलेक्ट्रोड के लिए 4 वेल्डिंग स्पॉट)

निकल की स्पॉट वेल्डिंग: 0.08-0.15 निकल चढ़ाना या डायवर्जन नाली वेल्डिंग के बिना शुद्ध निकल

0.15-0.2 निकल चढ़ाना या शुद्ध निकल को मोड़ नाली के साथ वेल्डेड करने की सिफारिश की जाती है

0.2 मिमी -0.5 या शुद्ध निकल के ऊपर निकल चढ़ाना के लिए उत्तल वेल्डिंग की सिफारिश की जाती है

मुख्य कार्य: मोल्ड को बी साइड ऑटोमैटिक स्पॉट वेल्डिंग में बदल दें

टर्नओवर दक्षता: 20S / समय

A सतह के समान

एकल पक्ष वेल्डिंग या दो पक्षों के लिए अनुकूलित किया जा सकता है

मुख्य कार्य:

स्पॉट-वेल्डेड बैटरी को निकालें और इसे सर्कुलेशन लाइन या असेंबली लाइन में स्थानांतरित करें

दक्षता: 20 एस / समय
